Antena RF OFA-GH

de banda largaomnidirecionalendurecida

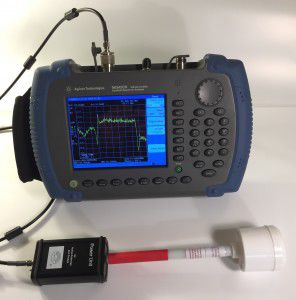

Uma antena isotrópica (isotrópica esférica) de campo E ativa de banda larga exclusiva para monitoramento do espectro de RF. Conecta-se a qualquer analisador de espectro, e tem resposta de freqüência praticamente independente da orientação da antena ou da direção do campo elétrico. Oferece alto limite máximo de força de campo de 500 V/m e ampla faixa dinâmica para a variedade de aplicações reguladoras de RF, segurança, EMC, sem fio e telecomunicações. Esta antena é uma variante da antena OFA-G, mas tem um limite de sobrecarga cerca de 20 dB mais alto e uma faixa dinâmica mais alta. A Omnifield Antenna® é composta por três partes: cabeça da antena, cabo e unidade de alimentação. A cabeça e o cabo da antena são compostos por um único módulo enquanto a unidade de alimentação é destacável do cabo para permitir um conveniente armazenamento no resistente estojo de plástico fornecido. Para operação normal, o cabo deve ser conectado à unidade de alimentação para fornecer energia à cabeça da antena. A cabeça da antena tem 3 antenas posicionadas de forma normal uma para a outra. Os sinais de cada antena são combinados e amplificados para permitir que o sinal de entrada da antena Omnifield Antenna® seja proporcional ao valor absoluto do campo, independentemente da direção do campo. A unidade de alimentação contém a bateria recarregável e os conectores para a antena e o cabo de saída. Contas de ferrite, localizadas neste cabo, desacoplam a antena do analisador de espectro e reduzem os efeitos deste analisador no campo medido. Este cabo também permite que o operador tenha liberdade para colocar a antena na posição correta, seja no tripé de mesa não metálico (fornecido com todos os sistemas) ou no tripé opcional de 5 pés ajustável.
