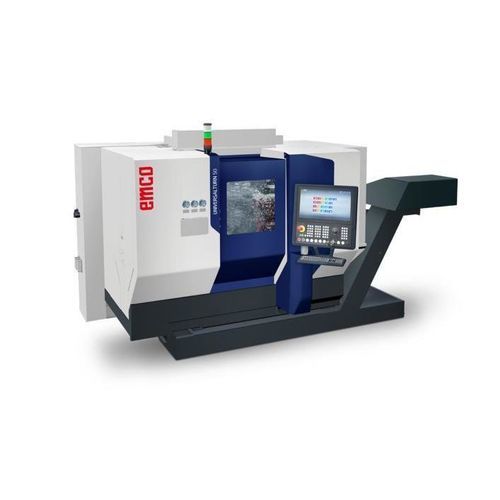

Torno CNC turn 50

universalrígidoVDI 30

Visão geral do produto: - EMCO UNIVERSALTURN 50 – Torno universal, preciso e poderoso! - Novo sistema modular completamente revisado e design básico - Estabilidade básica excepcional - Amortecimento de vibrações ideal - Máxima eficiência de corte - Alta flexibilidade - Design ergonômico - Máxima precisão - Torneamento, perfuração e fresagem universais de alta qualidade – mesmo para tamanhos de lote de 1 Dados técnicos: Área de trabalho - Deslocamento em X/Y/Z: 175 / +40 - 40 / 510 mm - Diâmetro da barra: 50 / 50.8 mm - Diâmetro do furo do fuso: 59 mm - Diâmetro máximo de torneamento: 200 mm - Oscilação sobre a cama: 430 mm - Velocidades de movimento rápido em X/Y/Z: 24 / 10 / 30 / 30 m/min (X/Y/Z/Z2) - Força de avanço em X/Y/Z: 4000 / 4000 / 6000 N Fuso principal - Velocidade máxima: 6,200 rpm - Nariz do fuso: DIN 55026 KK5 - Torque máximo: 71 / 143 Nm (transmissão por correia M+MY) / 105 / 147 Nm (transmissão direta SMY) Contrafuso - Velocidade máxima: 6,200 rpm - Nariz do fuso: DIN 55026 KK5 - Torque máximo: 105 / 147 Nm (transmissão direta SMY) Torre de ferramentas - Tamanho VDI: VDI 30 (M+MY) - Número de ferramentas: 12 - Ferramentas acionadas: 6 - Velocidade máxima: 5,000 rpm - Potência máxima de acionamento: 4 kW - Torque máximo: 16 Nm Torre de ferramentas 2 - Tamanho VDI: BMT45P - Número de ferramentas: 12 - Ferramentas acionadas: 12 - Velocidade máxima: 0-12,000 rpm - Potência máxima de acionamento: 8.8 kW - Torque máximo: 21 Nm Dados gerais - Dimensões (CxLxA): 3320 x 2350 x 2100 mm (M+MY) / 3500 x 2600 x 2100 (SMY) Destaques: - Centro de torneamento de alta precisão para usinagem completa e eficiente de barras de até 51 mm de diâmetro - Eixo Y integrado para fresagem estendida e máxima versatilidade de usinagem - Sistemas de acionamento altamente dinâmicos para ciclos de usinagem rápidos e máxima precisão - Contrafuso compacto para usinagem precisa do lado traseiro sem necessidade de re-fixação adicional - Torre de ferramentas poderosa com até 12 posições de ferramentas acionadas - Soluções de automação escaláveis – de carregadores giratórios integrados a sistemas de pórtico - Cama de máquina fundida estável para máxima rigidez, amortecimento e confiabilidade do processo - Sistema de medição absoluto para máxima precisão de repetição sem busca de ponto de referência - Operação intuitiva com SINUMERIK ONE – disponível opcionalmente com controle FANUC 0i plus a partir de 2026 - Conceito de máquina perfeitamente coordenado para aplicações em engenharia mecânica, automotiva, tecnologia médica, defesa e mais - Feito no coração da Europa Versões: - UNIVERSALTURN 50 M: A solução ideal para torneamento preciso e operações de perfuração/fresagem simples. - UNIVERSALTURN 50 MY: Equipado adicionalmente com eixo Y integrado a 60° para ainda mais flexibilidade e aplicações de fresagem estendidas. - UNIVERSALTURN 50 SMY: O modelo topo de linha com acionamentos diretos nos fusos principal e contrafuso, torre BMT com acionamento direto e um eixo Y para usinagem completa exigente em uma única operação. Software/Controle: - Sinumerik ONE com Operate: Sistema CNC universal e flexível adequado para quase todas as tecnologias. Define padrões em dinâmica, precisão e integrabilidade de rede. - Assistente de processo digital EMCONNECT incluído como padrão. Permite alternar entre aplicativos e sistema de controle com um único clique. Todos os dados relevantes de produção podem ser exibidos em tela cheia ou em modo de barra lateral. - O gêmeo digital é uma parte integrante do controle CNC, fundindo o controle virtual e real para reduzir o desenvolvimento de produtos e o tempo de colocação no mercado. - Capacidades de comunicação e rede de dados aprimoradas. - Desempenho CNC significativamente aumentado e tempos não produtivos mais curtos. - Integração completa no portal TIA através do PLC SIMATIC S7-1500F integrado.
