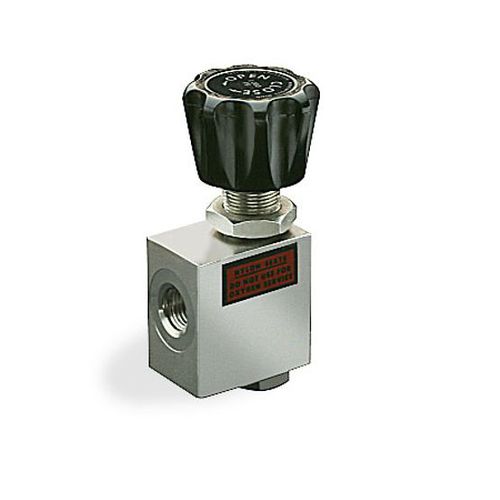

Válvula globo TESCOM™ 30

manualde coleta de amostrasde bloqueio

As válvulas de corte da série 30 são de aplicações de alta pressão e alta vazão até 10.000 psig/690 bar e oferecem Cv = 0,28-20,0. A série 30 oferece vazão bidirecional padrão globo e padrão ângulo, sede macia e batente metálico integrado. Ideal para uso em painéis de pressão de suporte GSE, painéis de pressão de instrumentação e coletores. Adequado para laboratórios de pesquisa e desenvolvimento e sistemas de amostragem de análise de gás. Especificações Material do corpo -Aço inoxidável 316 Material da sede -30-1100 e 30-1300: Nylatron -30-1200 e 30-1400: CTFE O-rings -Buna-N Anéis de segurança -30-1100: CTFE -30-1200: 15% Teflon® com grafite -30-1300 e 30-1400: Teflon® Demais peças -Aço inoxidável 316, aço inoxidável 17-4 Tamanho e tipo da porta -BSP, pressão média (disponível apenas em 30-1100) -SAE, NPTF (indisponível em 30-1400) -MS33649 Capacidade de vazão -30-11X1: Cv = 0,28 -30-11X0: Cv = 0,49 -30-1301: Cv = 1,57 -30-1300: Cv = 2,30 -30-1201: Cv = 8,00 -30-1200: Cv = 10,00 -30-1400: Cv = 20,00 Peso -30-11X1: 1 lb/0,5 kg -30-11X0: 3/4 lb/0,3 kg -30-1301: 3-1/4 lb/2 kg -30-1300: 2-1/4 lb/1 kg -30-1201: 8 lb/4 kg -30-1200: 7-1/4 lb/3 kg -30-1400: 30 lb/14 kg Informações adicionais -Para obter modificações personalizadas ou uma solução completa de sistema, entre em contato com o escritório de vendas local. Características -Cv = 0,28 a 20,0 -Configuração de globo ou ângulo -Baixo torque de corte e operação em altas pressões -Serviço de líquido ou gás bidirecional -A sede macia garante uma vedação estanque para bolhas
