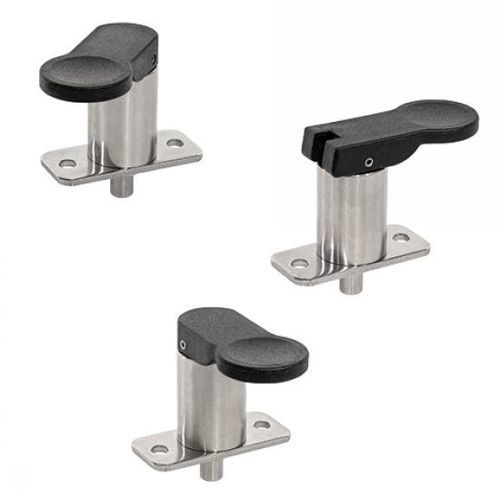

Posicionador retrátil em aço inoxidável 32-263 series

com fecho / travacom flange

Definição O indicador de indexação, também conhecido como indicador de centragem, é um elemento de centragem que permite bloquear, bloquear ou posicionar um dispositivo. Pode ser utilizado para bloquear um movimento de translação ou de rotação. Matière

• Corpos em inox (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304)
• Goupille de centrage en inox (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303)
• Ressort en inox (AISI 302)
• Levier en polyphthalamide noir et fibre de verre renforcé

Versão Ce doigt d'indexage dispose de plusieurs versions afin de s'adapter à différentes configurations :

• Modo de fixação : à embase
• Modo de ação : Levier avec ou sans dispositif de blocage et rotation libre
• Levier avec ou sans dispositif de blocage et position parallèle à l'embase
• Levier avec ou sans dispositif de blocage et position perpendiculaire à l'embase

Dimensões da placa Grupo : - Diâmetro (d1) : de 4 a 10 mm - Comprimento (l1) : de 5 a 10 mm Embase : - Comprimento (l8) : de 35 a 50 mm - Largura (l9) : de 15 à 23 mm Utilização

• Le retrait de la goupille s'effectue en pressant et maintenant le levier vers le bas
• Un ressort permet au levier de reprendre sa position initiale lorsqu'il est relâché et de remettre la goupille en position sortie
• La version avec dispositif de blocage permet de maintenir la goupille en position rentrée lorsque le levier est relevé en position verticale

Caraterísticas / especificações técnicas

• Série / Modèle : 32-263
• Type : doigt d'indexage avec levier, avec ou sans dispositif de blocage et embase, en inox
• Norme : correspond aux normes GN 823
• Corps : inox AISI 304 (AFNOR Z 6 CN 18-09, Werk 1.4301)
• Goupille : inox AISI 303 (AFNOR Z 8 CNF 18-09, Werk 1.4305)
• Ressort : inox AISI 302
• Levier : polyphthalamide noir renforcé fibre de verre
• Plages dimensions clés : d1 = 4-10 mm, l1 = 5-10 mm, l8 = 35-50 mm, l9 = 15-23 mm
• Versions disponibles : sans dispositif de blocage (levier libre), avec dispositif de blocage ; positions levier : libre / parallèle / perpendiculaire
• Exemple de commande (référence produit affichée sur la page) : 32-2630-4
