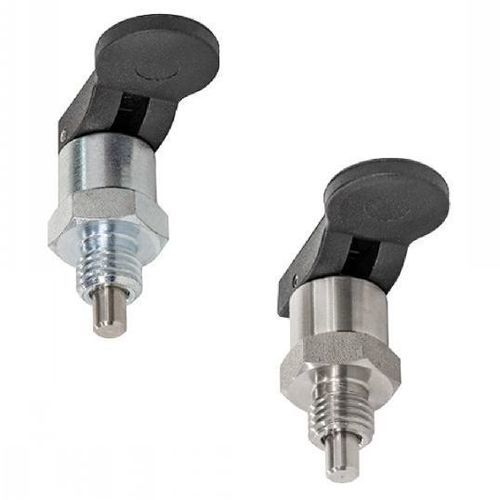

Posicionador retrátil em aço inoxidável 32-260 series

em tecnopolímeroem aço zincadocom fecho / trava

Definição
O pino de indexação, também chamado de pino de centragem, é um elemento de posicionamento utilizado para bloquear, travar ou posicionar um dispositivo. Pode ser usado para parar movimentos de translação ou rotação.

Material

• Corpo em aço zincado com passivação azul ou em aço inoxidável (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303).
• Pino de centragem em aço inoxidável (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303).
• Mola em aço inoxidável (AISI 302).
• Alavanca em poliftalamida preta reforçada com fibra de vidro.

Versões

• Corpo em aço, alavanca em poliftalamida, com ou sem dispositivo de bloqueio.
• Corpo em inox, alavanca em poliftalamida, com ou sem dispositivo de bloqueio.
• Disponível com rosca métrica padrão ou rosca métrica fina.

Faixa dimensional
- Rosca (d1) disponível: passo métrico padrão M10 a M16 ou passo fino M10x1 a M16x1,5.
- Pino de centragem (d2) tolerância h9: diâmetro de 4 a 10 mm.
- Comprimento do pino (l1): 5 a 10 mm.

Utilização

• O pino é retraído ao pressionar e manter a alavanca para baixo.
• Uma mola permite que a alavanca volte à posição inicial quando solta e coloque o pino na posição estendida.
• A versão com dispositivo de bloqueio mantém o pino na posição retraída quando a alavanca é elevada à posição vertical.

Exemplo de encomenda / Referência
EXEMPLO DE ENCOMENDA: Referência-d2 (h9)
32-2601-10-4

Observações
Produto conforme às normas indicadas na ficha técnica. Ficheiros 3D (CAD) e vídeos de aplicação disponíveis para este modelo.

Características / especificações técnicas

• Série / modelo: 32-260
• Corpo: Aço zincado passivado azul ou Aço inoxidável (AISI 303)
• Pino de centragem: Aço inoxidável (AISI 303), d2 = 4 a 10 mm (tol. h9)
• Mola: Aço inoxidável (AISI 302)
• Alavanca: Poliftalamida preta reforçada com fibra de vidro
• Roscas disponíveis: M10, M12, M16 (padrão) e M10x1, M12x1.5, M16x1.5 (fina)
• Comprimento do pino (l1): 5 a 10 mm
• Função de bloqueio: versões com ou sem dispositivo de bloqueio
• Norma / correspondência: corresponde a GN 823 (ver ficha)
• Acessórios e suportes compatíveis disponíveis (buchas, espaçadores, porcas)
