Puxador tipo alça 11-51 series

para aparelhopara portaem alumínio

Produto

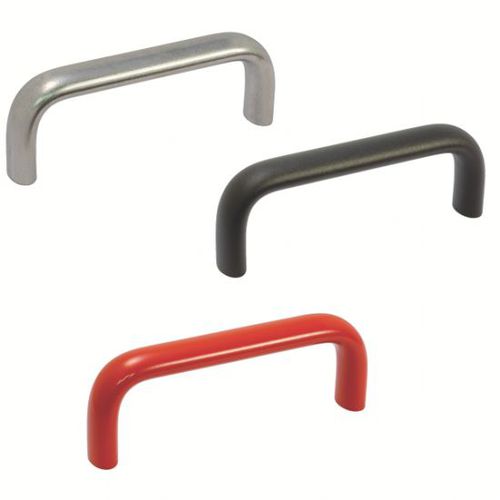

• Puxador em U para armário em alumínio para manusear, levantar ou mover objetos, portas e tampas.

Definição
Um puxador em U é um componente mecânico que permite manusear, levantar ou mover qualquer objeto, porta ou tampa. A forma oval proporciona uma pega natural.

Material
- Fabricado em perfil de alumínio extrudido (AlMgSi0,5 F13). Acabamentos: mate, revestido (preto RAL 9005, vermelho RAL 3000, cinza prateado RAL 9006) ou anodizado.

Versões / Acabamentos
- Acabamentos disponíveis: mate, anodizado, revestido preto, revestido vermelho, revestido cinza prateado.

Intervalo dimensional e variantes
- Opções de rosca (d1): M6 ou M8. Comprimentos (l2) disponíveis: 100, 112, 117, 120, 125, 128, 160, 179, 180, 192, 200, 235, 300, 400, 500 mm. Largura do corpo / seção (l1): 20 mm ou 26 mm. Outras cotas (h1, h2, r1, l3) conforme referência.

Aplicação
- Para montagem em instalações que exijam manuseio ou abertura de portas e tampas. A ampla gama de comprimentos adapta-se a muitas montagens industriais. A forma oval assegura uma pega natural e segura. Design aberto sem ângulos fechados facilita a limpeza. Construção em alumínio: puxador leve e durável.

Mediante pedido
- Cores de revestimento não standard.
- Dimensões personalizadas.

Ficheiros
- Folhas de dados técnicas e ficheiros de produto disponíveis em PDF.

Exemplo de encomenda / referência
Exemplo de referência: 11-511-20-100 (outras variantes disponíveis por acabamento e comprimento).

Conformidade
Compatível com as normas GN 565 / GN 564.

Características / especificações técnicas

• Material: perfil de alumínio extrudido AlMgSi0,5 F13.
• Acabamentos: mate, anodizado, revestido preto (RAL 9005), revestido vermelho (RAL 3000), revestido cinza prateado (RAL 9006).
• Opções de rosca (d1): M6 ou M8.
• Largura do corpo / seção (l1): 20 mm ou 26 mm.
• Comprimentos l2 disponíveis: 100, 112, 117, 120, 125, 128, 160, 179, 180, 192, 200, 235, 300, 400, 500 mm.
• Espessura / l3: 13 mm ou 17 mm.
• Alturas h1 observadas: 49, 51, 55, 57 mm.
• h2 mínimo observado: 10 mm ou 12 mm.
• Raios r1 observados: 13 mm ou 17 mm.
• Exemplos de referências internas: 11-511-20-100, 11-511-20-112, 11-511-20-117, etc.
• Ergonomia: forma oval para pega natural e segura.
