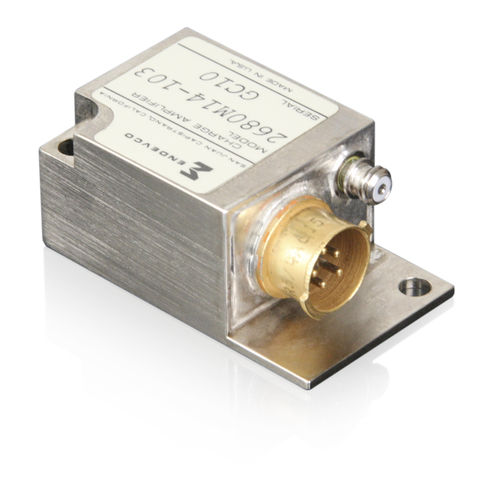

Amplificador de carga 2680M

para sensor

Os modelos 2680M1-XXX até 2680M7-XXX são projetados para uso com transdutores piezoelétricos e são adequados para aplicações aerotransportadas. A construção híbrida de microcircuitos resulta em tamanho pequeno, robustez e baixo consumo de energia. Os amplificadores de carga aéreos têm uma tensão de saída proporcional à da carga de entrada. Como resultado, a sensibilidade do amplificador não é sensivelmente afetada pela capacitância do cabo de entrada. O uso de técnicas de construção modular permite grande versatilidade no ganho e na escolha do filtro. Esta unidade tem duas saídas, uma saída tendenciosa e outra não tendenciosa. Ambas as saídas são ajustáveis com um ganho comum controle. A M1 até M7 define o ganho de carga por tabela 1. O -XXX descreve a frequência de corte superior (-5% ponto) de acordo com a Tabela 2. Por exemplo, um -101 tem uma passagem baixa filtro plano até 100 Hz, um -502 tem um filtro de baixa passagem que é plano até 5000 Hz. Especificações As seguintes especificações de desempenho estão em conformidade com ISA-RP-37.2 (1964) e são valores típicos, referenciados em +75˚F (+24˚C) e 100 Hz, a menos que se note o contrário. Os dados de calibração, rastreáveis ao National Institute of Standards and Technology (NIST), são fornecidos.
