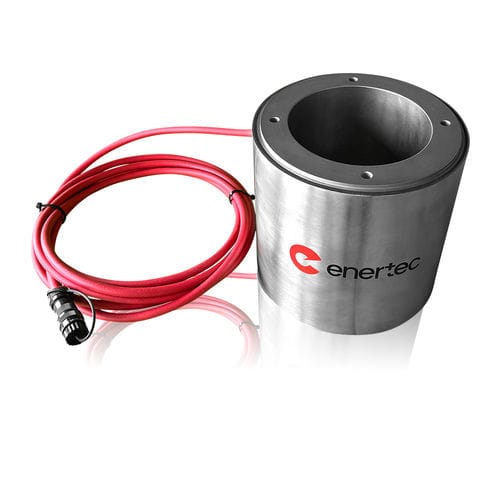

Célula de carga strain gauge LD series

1 mV/Vem aço inoxidávelde alta capacidade

A Enertec Engineering AG é um fabricante líder e altamente inovador de células de carga com uma vasta gama de transdutores de força. A Enertec Engineering oferece uma ampla gama de células de carga de ancoragem que também são adequadas para testes de ancoragem. Para a auto-monitorização de cordões de pré-esforço, são necessários sensores de força com uma capacidade muito elevada e o menor peso possível. Esta é a única maneira de verificar os tendões de pré-esforço no local com um esforço razoável. Para esta aplicação, oferecemos células de carga cilíndricas com forças nominais de 8.000 e 10.000 kN. As células de carga consistem num cilindro sólido de aço inoxidável equipado com extensómetros numa disposição com compensação de temperatura. O sensor foi concebido para utilização em condições difíceis: sem manutenção, protegido contra poeiras e água de acordo com a norma IP 68, pode ser utilizado numa vasta gama de temperaturas. Os sensores de força são concebidos para medir cargas de pressão. Estão disponíveis versões especiais a pedido. Estão disponíveis vários sinais de saída. Para requisitos especiais, os sensores podem ser equipados com duas pontes completas separadas num design redundante. Aplicações Ensaio de tendões de pré-esforço (fios, cordões, varões) Medição de forças frágeis em escoras de escavação Medição da força da estaca durante os ensaios de carga da estaca Caraterísticas Células de carga de 8.000 e 10.000 kN de carga nominal Muito boa linearidade Muitos sinais de saída selecionáveis Elemento elástico em aço inoxidável Prensa-cabos ou ficha de ligação estanque em aço inoxidável Possibilidade de ponte completa redundante Projectos especiais a pedido Sinais de saída possíveis 0-3 V 0-10 V, -10 a 10 V 4-20 mA SDI-12
