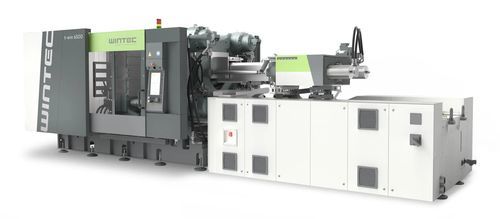

Máquina injetora horizontal t-win

servo-hidráulicapara ciclos de produção rápidosde duas placas

Visão geral
O WINTEC t‑win é uma máquina de moldagem por injeção económica de duas platinas com acionamento servo‑hidráulico, concebida para produção near‑standard de alto volume. Proporciona ocupação de espaço reduzida, funcionamento energeticamente eficiente e alta disponibilidade para uma ampla gama de aplicações — desde produtos domésticos até componentes automotivos. Forças de fechamento aproximadas de 4,500 kN a 40,000 kN.

Principais características

• Projeto de fechamento com duas platinas para alta rigidez e footprint compacto
• Guias lineares precisas e travamento sincronizado para suporte estável da ferramenta
• Placa de pressão de curso curto e barras expostas para trocas rápidas de ferramenta e manutenção simplificada
• Layout compacto otimizado para células de produção que economizam espaço
• Conceito de acionamento servo‑hidráulico (servowin) para operação eficiente e alto rendimento

Unidade de fechamento / concepção mecânica
A unidade de fechamento apresenta duas platinas com guiamento linear de precisão e travamento sincronizado para garantir estabilidade em ciclos rápidos. A placa de pressão de curso curto e as barras expostas facilitam a manutenção e reduzem os tempos de troca de ferramenta.

Unidade de injeção e acionamento
Unidades de injeção potentes combinadas com o acionamento servowin oferecem um equilíbrio entre desempenho e flexibilidade para várias massas de injeção e requisitos de tempo de ciclo. O design compacto da unidade de injeção suporta configurações rápidas e produção eficiente.

Controle e assistência digital
A Unidade de Controle C3, intuitiva, fornece funcionalidade e‑move, assistentes digitais e funções extensíveis para simplificar a operação e garantir resultados reprodutíveis na produção em série.

Aplicações — exemplos

• Peças automotivas: produção em série de componentes interiores/exteriores, adequada para processos como espuma física com foco em qualidade da peça e custo‑benefício.
• Caixas de bateria: exemplo t‑win 5500 — força de fechamento ~5,500 kN, peso de injeção ~970 g, tempo de ciclo exemplo ~75 s (dados de teste aplicacional).
• Componentes decorativos e embalagem: t‑win 4500 compacto configurado para movimentos rápidos e curta montagem de fechamento para minimizar tempos de ciclo em recipientes decorativos.
• Conexões e componentes técnicos: layouts multicavidade e ciclos curtos para alta produtividade em peças pequenas e médias.

Marca / Conceito
WINTEC, uma marca do grupo ENGEL (fundado em Changzhou em 2014), foca‑se em máquinas e serviços fiáveis para o segmento commodity. As máquinas WINTEC são desenvolvidas com colaboração de equipas de engenharia globais, combinando experiência internacional com princípios de engenharia austríacos.

Especificações técnicas

• Tipo de máquina: Two‑Platen
• Tipo de acionamento: Servo‑Hydraulic (servowin)
• Força de fechamento (intervalo): approx. 4,500 kN a 40,000 kN
• Unidade de controle: C3 (operação intuitiva, e‑move, assistentes digitais)
• Unidade de fechamento: duas platinas, guias lineares precisas, placa de pressão de curso curto, travamento sincronizado, barras expostas
• Unidade de injeção / acionamento: unidade hidráulica de injeção com servowin para operação energeticamente eficiente
• Aplicações alvo: produção near‑standard de alto volume — bens domésticos, peças técnicas, embalagem, componentes automotivos
