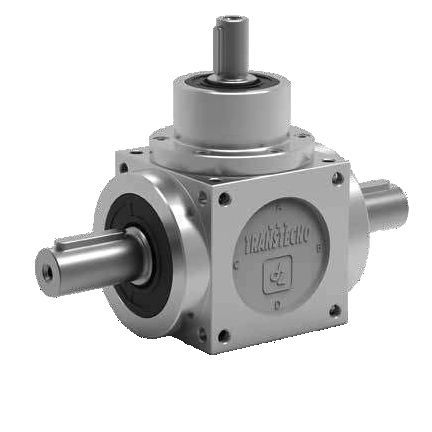

Caixa de transmissão angular de eixos ortogonais

de engrenagens cônicasde eixo vazadocom eixo saliente

As caixas de engrenagem de ângulo recto são utilizadas em todas as aplicações industriais em que o movimento precisa de ser rodado em 90°. A gama de produtos é baseada em 7 tamanhos diferentes. Para cada tamanho 5 estão disponíveis rácios (1:1, 1:1.5 , 1:2, 1:3, 1:4). Os eixos variam de d. 11 a 70 mm, os eixos ocos estão disponíveis de d. 12 a 55 mm, incluindo opções de perfil estriado e discos de encolhimento também. -7 tamanhos diferentes -5 rácios estão disponíveis (1:1, 1:1.5 , 1:2, 1:3, 1:4) -Os eixos variam de d. 11 a 70 mm -põem-se eixos de furos de 12 a 55 mm - Flange motorizada de IEC 56 a IEC 160 -Made em Itália GEARS Os conjuntos de engrenagens foram concebidos de acordo com o método de corte em espiral GLEASON e são todos baseados na versão lapidada. As engrenagens são todas feitas em aço 18NiCrMo6 carburizado com tratamento térmico de endurecimento. Todas as engrenagens são lapidadas a partir do tamanho 86. Este processo optimiza as condições de engrenagem e reduz significativamente e aumenta o desempenho da caixa de engrenagens de ângulo recto. A folga angular é definida pela medida da folga do eixo de saída e bloqueio do eixo de entrada (esta folga tem o mesmo valor se medida da forma oposta apenas para a relação 1:1). A folga angular é uma função da folga de malha entre os dentes. Se uma folga reduzida for solicitada dentro de 5 ' sempre medida nos eixos de saída, um pedido específico pode ser submetido ao nosso departamento de engenharia. Para uma avaliação de custos/técnica mais detalhada. SHAFTS A mayerial de que são feitos é de aço temperado de acordo com uma resistência à tracção de 750/950 N/ mm².
