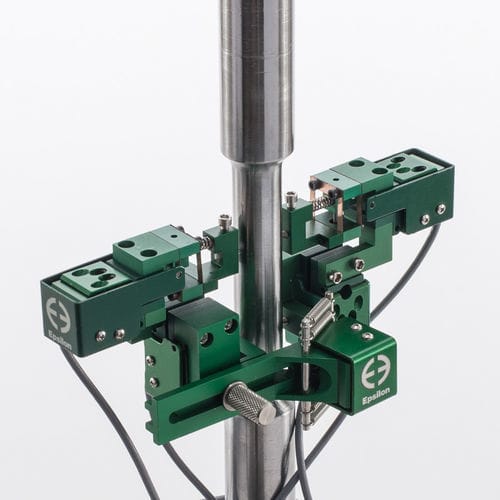

Extensômetro strain gauge 3550 series

axialtorção

Concebido para medir simultaneamente as deformações axiais e de torção em amostras ensaiadas em máquinas axiais/torção. O extensómetro Modelo 3550 é utilizado com maior frequência em amostras redondas testadas em máquinas de teste bi-axiais capazes de suportar cargas axiais e torsionais simultâneas. O extensómetro é frequentemente personalizado para aplicações específicas. Todas as unidades têm capacidade de deslocamento bidirecional, pelo que podem ser utilizadas para testes cíclicos em condições de carga totalmente invertidas. O modelo de tamanho padrão é auto-suportado na amostra e funciona em amostras de 9,5 a 25,4 mm (0,375 a 1,000 polegadas) de diâmetro. Os contactos de ponto cónico incluídos no extensómetro são feitos de carboneto de tungsténio. A sua conceção única mede diretamente o ângulo de tensão de cisalhamento da superfície, o que permite o funcionamento numa vasta gama de diâmetros de espécimes sem alterar a calibração. Todos os modelos são concebidos especificamente para minimizar a interferência entre eixos e para fornecer medições de elevada precisão. Todos apresentam a conceção de dupla flexão comum a outros extensómetros Epsilon. As opções disponíveis abrangem gamas de temperatura de -270 °C a 200 °C (a gama de temperatura padrão é de -40 °C a 100 °C). Estão disponíveis versões em polegadas e métricas. Está disponível uma vasta gama de comprimentos de calibre e gamas de medição. Uma vez que estes transdutores são frequentemente utilizados para testes especializados, contacte a Epsilon para conhecer as suas necessidades específicas de teste. Os extensómetros Modelo 3550 são dispositivos com strain gage, o que os torna compatíveis com qualquer sistema eletrónico concebido para transdutores com strain gage. Na maioria das vezes, são ligados a um controlador de máquina de teste.
