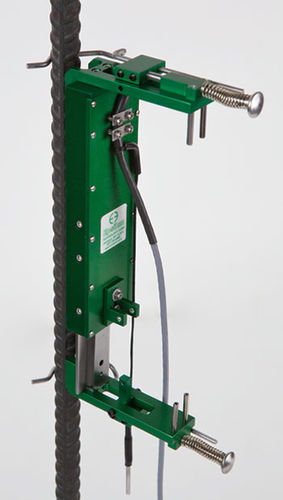

Extensômetro strain gauge 3543 series

axial

Este modelo está disponível em comprimentos de calibre a partir de 50 mm (2 polegadas) e superiores, com gamas de medição até 100 mm (4 polegadas). O design único separa-se em duas metades e o extensómetro pode ser deixado ligado até à falha da amostra. Estes extensómetros são amplamente utilizados quando são necessárias amostras longas. São ideais para testar barras de aço, juntas de soldadura e materiais de arame. Com muitos anos de fiabilidade comprovada, os extensómetros Modelo 3543 foram concebidos para serem deixados ligados até à rotura de amostras, tais como vergalhões, que danificariam os extensómetros axiais normais. A Epsilon concebeu o Modelo 3543 para sobreviver à rotura do espécime, separando-se em duas metades, evitando assim qualquer dano no seu módulo de strain gage. Durante o funcionamento, a metade superior do extensómetro é retirada do corpo principal e os feixes de medição cónicos activam as flexões do strain gage dentro da unidade. Esta conceção única permite longos intervalos de medição, mas mantém a compatibilidade com a eletrónica dos transdutores com strain gage. Estes modelos oferecem uma elevada precisão e são leves mas robustos, com uma força de funcionamento reduzida. São unidades exclusivamente de tensão. As unidades têm bordos de faca em aço temperado para ferramentas. As formas de fio de fixação rápida padrão fornecidas com o extensómetro funcionam em amostras redondas até 25 mm (1 polegada) de diâmetro e em amostras planas até 12 x 31 mm (0,5 x 1,25 polegadas). Estão disponíveis formas de arame opcionais para utilização em amostras maiores. Consulte o Modelo 3542L para comprimentos de calibre longos com gamas de medição mais pequenas e também os extensómetros ópticos sem contacto Epsilon ONE®.
