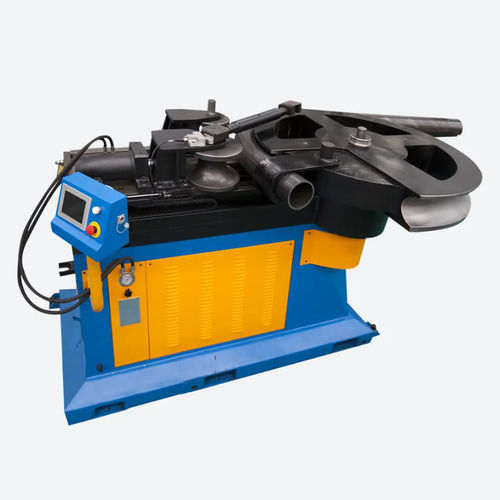

Curvadora eletro-hidráulica TB180

de tuboscom assistência digitalcom controle digital

Visão geral
A TB180 é uma curvadora de tubos por tração rotativa equipada com o controlo TCPlus, projetada para operações de curvatura precisas, uso contínuo e operação simples.

CARACTERÍSTICAS

• Equipada com controlo TCPlus
• Ecrã tátil a cores de 7″
• Novos ícones para maior facilidade de utilização
• Função OFFSET avançada
• Mudança de idioma imediata
• Autoajuste dos principais componentes da máquina
• Função de mudança rápida entre mm e polegadas
• Velocidade de curvatura programável para cada dobra
• Possibilidade de adicionar programas ilimitados via USB
• Posicionador 2 eixos opcional
• Cada programa pode conter até 30 dobras
• Possibilidade de curvar para a direita ou para a esquerda

Sistema de controlo (TC PLUS)

• Iconografia intuitiva e simplificada
• Display 4.3″ (TC Plus baseline)
• Programação do ângulo de curvatura
• Definição da velocidade de curvatura
• Inserção de valor de compensação para retorno elástico
• Cada programa pode conter até 30 dobras
• Controlo em modo manual ou programável
• Pode curvar para a direita ou para a esquerda
• Base de dados de ferramentas conforme o programa utilizado
• Mudança de idioma imediata
• Autoajuste dos principais componentes (apenas no 7″)
• Função de mudança rápida mm/polegadas
• Pronto para Industry 4.0 (opcional)
• Conexão LAN / Wi‑Fi (opcional)

Atributos do produto
Diâmetro externo mínimo: ⌀ 10 mm
Capacidade máxima de curvatura: ⌀ 150 x 7.1 mm
Sistema de controlo: TC Plus
Raio mínimo de curvatura: 100 mm
Raio máximo de curvatura: 800 mm

Especificações técnicas

• Módulo de flexão: 20 cm³
• Diâmetro externo mínimo: 10 mm
• Diâmetro externo máximo: 60 mm
• Raio máximo de curvatura (CLR): 800 mm
• Raio mínimo de curvatura (CLR): 100 mm
• Ângulo máximo de curvatura: 210°
• Potência instalada: 15 kW
• Velocidade de curvatura: 1 rpm
• Dimensões (C x L x A): 1000 x 1475 x 1900 mm
• Peso: 2700 kg
