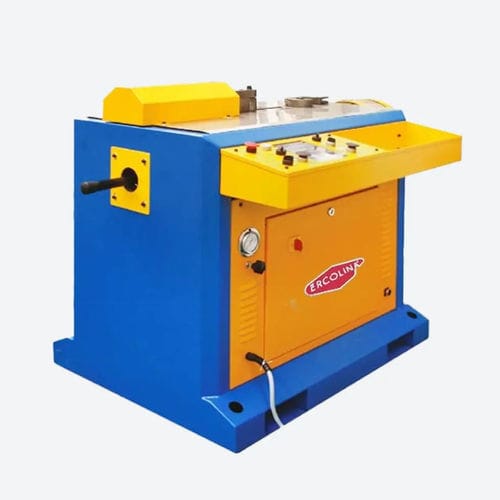

Curvadora eletro-hidráulica EF35 series

motorizadade barrasde barras de reforço de concreto

Visão geral do produto
A EF35 é uma máquina de conformação de metais para caracolamento, torção e dobra de barras maciças de ferro e metais semelhantes. Projetada para trabalhos por encomenda e produção de médio volume, pode ser equipada com módulo opcional de curvamento de tubos.

Características

• Capacidade 32×32 mm – sólido quadrado
• Controle programável por touch pad com ecrã retroiluminado
• Adequada para encomendas e ambientes de produção
• Substituição rápida e simples de módulos e dispositivos
• Motor de duas velocidades com travão eletrónico para repetibilidade e produtividade
• Empuxo hidráulico programável
• Controlo de baixa tensão
• Estrutura robusta e pesada com elementos rígidos
• Módulo opcional de curvamento de tubos

Atributos do produto
Diâmetro externo mínimo: ⌀ 20 mm
Diâmetro externo máximo: 220 mm

Especificações técnicas

• Comprimento útil de processamento (acessório twister): 1500 mm (2 m), 2500 mm (3 m), 5500 mm (6 m)
• Potência instalada: 2,6 kW
• Velocidade do motor: 1,5 / 3 rpm
• Alimentação: 220 / 400 V
• Velocidade fuso frontal: 4,3 / 8,6 rpm
• Dimensões (C × L × A): 810 × 900 × 3030 mm (2 m); 810 × 900 × 4030 mm (3 m); 810 × 900 × 7030 mm (6 m)
• Peso: 500 kg (2 m); 510 kg (3 m); 540 kg (6 m)

Modelos disponíveis

• EF35-2MT — para deformação de ferro L=2 m, completo com módulos Curling, Spiral e Iron Bender — trifásico
• EF35-3MT — para deformação de ferro L=3 m, completo com módulos Curling, Spiral e Iron Bender — trifásico
• EF35-6MT — para deformação de ferro L=6 m, completo com módulos Curling, Spiral e Iron Bender — trifásico

Aplicações

• Caracóis, conformação em espiral e dobra de barras de ferro e perfis semelhantes
• Processamento de vergalhões e fabrico metálico arquitectónico
• Curvatura de tubos para secções redondas e ocas (com módulo)

Informações adicionais
Os módulos e opções permitem reconfiguração rápida para lotes mistos. Para compatibilidade de materiais e ritmos de produção, consulte o suporte técnico com a secção de barra prevista e os requisitos de produção.
