Testador de pressão Model 415

de compressãopara tintapara revestimento

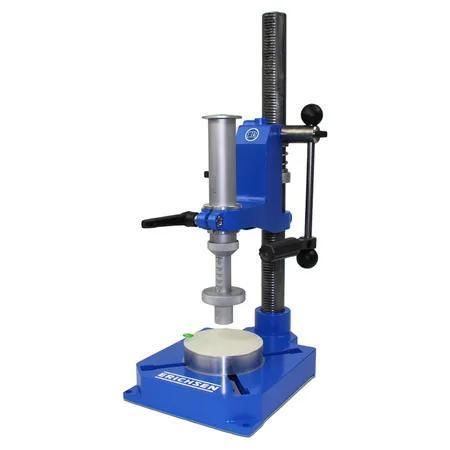

O Dispositivo de ensaio do tempo de secagem Modelo 415 determina o grau de secagem de tintas e revestimentos segundo a ISO 9117, utilizando o método modificado de Bandow‑Wolff. Consiste num cilindro de metal leve com uma mola de compressão integrada (para gerar uma carga de estampagem até 250 N), um mecanismo de alavanca para aplicar a força perpendicularmente e uma placa de suporte ajustável para corresponder à espessura da amostra.

Princípio de ensaio e construção
O aparelho é concebido como um dispositivo manual de estampagem montado numa base. A mola de compressão no interior do cilindro fornece a força de estampagem que é transmitida perpendicularmente através de uma alavanca. A placa de suporte é ajustável para diferentes espessuras de amostra. Pesos incluídos e um disco de borracha macia permitem a aplicação de cargas normalizadas conforme o método.

Realização das análises

• Grau de secagem 1
• A camada é coberta com ballotini que são posteriormente removidos com um pincel fino.
• Graus de secagem 2 e 3
• Colocar um disco de papel sobre a camada e, em seguida, um disco de borracha macia. Aplicar cargas de 20 g e 200 g adicionando um dos pesos individuais fornecidos (duração da carga 60 s).
• Graus de secagem 4 a 7
• Colocar a placa de ensaio na base com a camada virada para cima e cobrir sucessivamente com um disco de papel e um disco de borracha macia. A carga necessária (2 kg ou 20 kg), correspondente a uma força do êmbolo de 20 N ou 200 N, é produzida pela pressão da alavanca e mantida por aprox. 60 s.

Avaliação do ensaio
Após remover a carga, avaliar a camada de acordo com a tabela de grau de secagem ISO 9117 fornecida com o método.

Conteúdo da entrega

• Dispositivo de ensaio do tempo de secagem, Modelo 415
• Base de suporte
• Peso individual para carga de 20 g
• Peso individual para carga de 200 g
• 2 discos de borracha macia, ∅ 22 mm
• 100 discos de papel, ∅ 26 mm
• Distribuidor de ballotini
• 50 g de esferas de vidro (ballotini), ∅ 125 - 250 μm, em conformidade com ISO 9117

Normas

• ISO 9117

Características / especificações técnicas

• Acionamento: Manual
• Dimensões: Largura aprox. 150 mm // Profundidade aprox. 300 mm // Altura aprox. 440 mm
• Peso líquido: aprox. 4,5 kg
• Força de ensaio: até 250 N
• Pesos incluídos para carga padrão < 2 kg (20 N): pesos de 20 g e 200 g (diâmetro 24 mm)
• Disco de borracha macia: diâmetro 22 mm, espessura (5 ± 0,5) mm, dureza (50 ± 5) IRHD (DIN ISO 48)
• Ballotini: 50 g de esferas de vidro ∅ 125 - 250 μm (ISO 9117)
• Número de encomenda: 00930131
