Banco de ensaio de dureza Model 450

de abrasãouniversalautomático

Visão geral

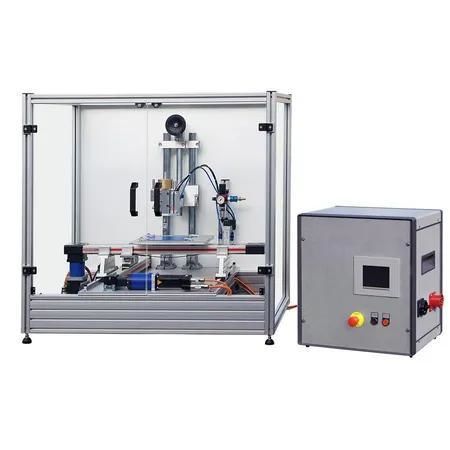

A estação de ensaio de riscos Modelo 450 segundo BMW/ERICHSEN é um sistema de ensaio controlado por PLC projetado para executar ensaios de risco reproduzíveis em tintas e superfícies plásticas. O sistema é composto por uma unidade base com mesa de amostras XY acionada por servomotor e um acionamento Z manual com suporte de ferramenta universal e alimentação pneumática da ferramenta, além de uma unidade de controlo separada com ecrã tátil integrado para introdução de parâmetros. A carga de ensaio é ajustada por pesos encaixáveis.

Modos de ensaio de risco

• Riscagem linear = movimento linear único
  • Parâmetros: comprimento / velocidade
• Fricção = movimentos lineares repetidos no mesmo ponto
  • Parâmetros: comprimento / velocidade / número
• Matriz = movimentos lineares em malha
  • Parâmetros: comprimento x / comprimento y / dimensão da malha / velocidade
• Circuito = movimento circular único
  • Parâmetros: diâmetro do círculo / velocidade do percurso
• Figura de Lissajous = sobreposição de dois movimentos sinusoidais verticais com ligeira diferença de frequência
  • Parâmetros: frequência / amplitude / número

Conteúdo da entrega

• Estação de ensaio de riscos segundo BMW/ERICHSEN, Modelo 450, composta por unidade base e unidade de controlo
• Cabo de alimentação CEE 16A (5 m)
• 4 garras de aperto
• Mangueira de ar (5 m)
• Adaptador de ferramenta para ponta de ensaio
• Ponta de ensaio segundo ISO (Ø 1 mm)
• 7 pesos de carga
• 2 chaves de boca
• 2 chaves Allen
• Manual de operação

Normas

• BMW GS 97034-2
• BMW GS 97034-3
• BMW GS 97034-8
• BMW GS 97034-9
• BMW GS 97034-11

Especificações técnicas

• Acionamento: Elétrico
• Velocidade máxima: 1000 mm/s
• Alimentação: 400 VAC, 50/60 Hz; rede TN ou TT
• Tamanho da amostra (máx): 350 mm x 250 mm x 5 mm (C x L x A)
• Força de ensaio: 3–30 N
• Perfis de risco: Van Laar, Bosch, ISO, Clemen, BMW, etc.
• Intervalo de carga de ensaio: (3–30) N // (gradução 1‑N)
• Fornecimento de ar comprimido: mín. 5 bar, máx. 10 bar
• Peso líquido da unidade base: aprox. 115 kg
• Dimensões da unidade de controlo (L x P x A): aprox. 600 mm x 450 mm x 570 mm
• Peso líquido da unidade de controlo: aprox. 40 kg
• Dimensões da unidade base (L x P x A): aprox. 1100 mm x 720 mm x 1000 mm

Características / especificações

• Operação controlada por PLC com entrada via ecrã tátil
• Mesa XY acionada por servomotor e acionamento Z manual com alimentação pneumática
• Carga de ensaio variável por pesos encaixáveis (3–30 N)
• Modos de ensaio programáveis (linear, fricção, matriz, circular, Lissajous)
• Adequado para ensaios de tintas e superfícies plásticas em I&D e controlo de qualidade
