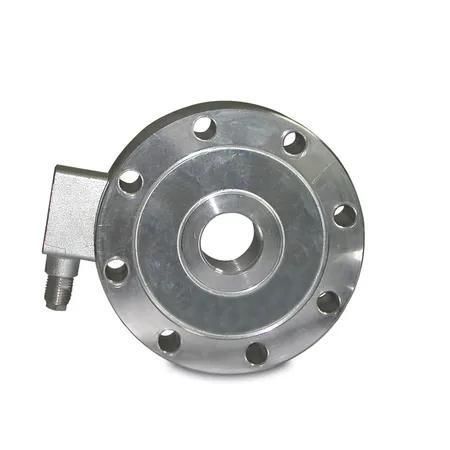

Célula de carga de tensão/compressão Model 922

circularstrain gauge2 mV/V

Descrição
As células de carga elétricas fabricadas pela ERICHSEN incorporam tecnologia de sensores de ponta, permanecendo, ao mesmo tempo, fáceis de usar e adaptáveis a diferentes exigências. O princípio de medição baseia-se no alongamento de extensômetros de folha de alta qualidade (DMS).

Aplicação
Estes dispositivos de medição de força são adequados para aplicações universais em que é necessário medir com elevada precisão forças de tração e compressão, por exemplo em ensaios de materiais (máquinas de ensaio ERICHSEN UNIMAT® e UNIMAT® + UNICONTROL®), em equipamentos de medição de referência e em investigação e desenvolvimento. Também são indicados para uso industrial em automação, controlo de processos de encravamento e tecnologia de união. Está disponível um programa completo de acessórios. A ligação aos instrumentos de medição e visualização 975 AP, 980 AP e PHYSIMETER 906 MC é possível através de um adaptador.

Normas

• ISO 376

Especificações técnicas

• Saída (sensibilidade): 2 mV/V
• Material do sensor: aço especial
• Grandeza medida: Força (tração/compressão)
• Grau de proteção: IP 67
• Resistência de ponte: 700 Ω
• Princípio de medição: DMS (extensômetros de folha)
• Resistência de isolamento: > 5 GΩ
• Temperatura de referência: 21 °C
• Intervalo de temperatura nominal: -10 °C a +50 °C
• Intervalo de temperatura de armazenamento: -50 °C a +80 °C
• Intervalo de tensão de alimentação nominal: 5 - 10 V
• Carga de rotura (relacionada com a força nominal): > 200 %
• Precisão (seg. ISO 376 e EN 10002-3): Classe 1
• Carga dinâmica máxima admissível (DIN 50100): < 70 % da força nominal
• O conteúdo da entrega inclui cabo com extremidades abertas, aprox. 5 m de comprimento
