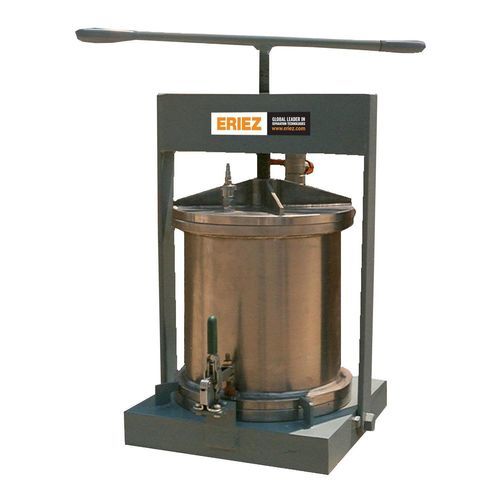

Filtro-prensa com armação MACSALAB

com comando manualpara laboratóriopara lodo

Visão geral
As prensas de filtro MACSALAB são amplamente utilizadas em laboratórios de mineração e metalurgia para desidratar polpas e separar sólidos de líquidos. Em operação, a amostra é colocada no recipiente, a tampa é fixada e aplica-se ar comprimido a aproximadamente 600 kPa.

Construção
As prensas consistem numa base fabricada em aço macio e numa braçadeira oscilante, com recipiente em aço inoxidável AISI 304 como padrão. Recipientes em AISI 316 estão disponíveis mediante encomenda. Um acoplador de ar de libertação rápida e uma válvula de enchimento/libertação de pressão são fornecidos de série. O líquido drena por um bocal de descarga na base do recipiente, retendo os sólidos no interior.

Variações

• Suportes para uma ou várias prensas de filtro, com ou sem tubagem.
• Suportes giratórios acionados por rosca sem-fim para fácil descarga.
• Suportes giratórios inclináveis para trás (apenas para tamanhos menores).

Tamanhos e capacidades disponíveis
80 mm ∅ x 200 mm — 1,0 L
100 mm ∅ x 310 mm — 2,4 L
150 mm ∅ x 310 mm — 5,5 L
200 mm ∅ x 310 mm — 9,7 L
250 mm ∅ x 310 mm — 15,2 L
300 mm ∅ x 310 mm — 21,9 L

Tabela de produto
Filter Press 100mm DIA x 310mm S/S - L02.001 - 2,4 Litros MACSALAB aço inoxidável AISI 304 completo com válvula de esfera para lavagem e ventilação, acoplador de ar comprimido antirrefluxo de libertação rápida e base em aço macio com braçadeira oscilante. Tecido incluído. Pressão de trabalho 6,9 Bar (100 psi).
Filter Press 150mm DIA x 310mm S/S - L02.002 - 5,5 Litros MACSALAB aço inoxidável AISI 304 completo com válvula de esfera para lavagem e ventilação, acoplador de ar comprimido antirrefluxo de libertação rápida e base em aço macio com braçadeira oscilante. Tecido incluído. Pressão de trabalho 6,9 Bar (100 psi).
Filter Press 200mm DIA x 310mm S/S - L02.003 - 9,7 Litros MACSALAB aço inoxidável AISI 304 completo com válvula de esfera para lavagem e ventilação, acoplador de ar comprimido antirrefluxo de libertação rápida e base em aço macio com braçadeira oscilante. Tecido incluído. Pressão de trabalho 6,9 Bar (100 psi).
Filter Press 250mm DIA x 310mm S/S - L02.004 - 15,2 Litros MACSALAB aço inoxidável AISI 304 completo com válvula de esfera para lavagem e ventilação, acoplador de ar comprimido antirrefluxo de libertação rápida e base em aço macio com braçadeira oscilante. Tecido incluído. Pressão de trabalho 6,9 Bar (100 psi).
Filter Press 300mm DIA x 310mm S/S - L02.005 - 21,9 Litros MACSALAB aço inoxidável AISI 304 completo com válvula de esfera para lavagem e ventilação, acoplador de ar comprimido antirrefluxo de libertação rápida e base em aço macio com braçadeira oscilante. Tecido incluído. Pressão de trabalho 6,9 Bar (100 psi).
Filter Press 80mm DIA x 200mm S/S - L02.006 - 1,0 Litro MACSALAB aço inoxidável AISI 304 completo com válvula de esfera para lavagem e ventilação, acoplador de ar comprimido antirrefluxo de libertação rápida e base em aço macio com braçadeira oscilante. Tecido incluído. Pressão de trabalho 6,9 Bar (100 psi).

Especificações técnicas

• Material padrão do recipiente: aço inoxidável AISI 304.
• Material opcional do recipiente: aço inoxidável AISI 316 (sob encomenda).
• Base fabricada em aço macio e braçadeira oscilante.
• Acoplador de ar de libertação rápida fornecido de série.
• Válvula de enchimento/libertação de pressão incluída.
• Válvula de esfera para lavagem e ventilação incluída (conforme descrição do modelo).
• Acoplador de ar comprimido antirrefluxo de série.
• Tecido incluído com cada prensa.
• Descarga do líquido através de bocal na base; sólidos retidos no recipiente.
• Pressão de trabalho indicada nos modelos: 6,9 Bar (100 psi); ar comprimido de operação referenciado em aproximadamente 600 kPa.
• Tamanhos/capacidades disponíveis: 80 mm ∅ x 200 mm (1,0 L); 100 mm ∅ x 310 mm (2,4 L); 150 mm ∅ x 310 mm (5,5 L); 200 mm ∅ x 310 mm (9,7 L); 250 mm ∅ x 310 mm (15,2 L); 300 mm ∅ x 310 mm (21,9 L).
