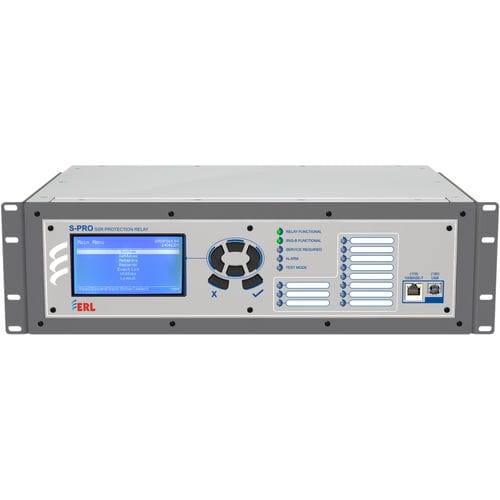

Relé de proteção de tensão S-PRO series

de correntepara geradorpara linha elétrica aérea

O relé de proteção sub-harmónica S-PRO protege vários equipamentos do sistema de energia, incluindo geradores, turbinas eólicas, sistemas fotovoltaicos, linhas de transmissão compensadas em série, dispositivos FACTS e transformadores de potência contra condições de oscilação sub-síncrona incontroláveis, conhecidas como - interação de torção sub-síncrona (SSTI) - interação de controlo sub-síncrono (SSCI) - ressonância sub-harmónica (SSR) - ferrorressonância sub-harmónica Estas condições de oscilação sub-síncrona introduzem oportunidades para uma troca de energia numa dada frequência sub-síncrona do sistema. Esta troca de energia resulta em tensões nos elementos do sistema elétrico envolvidos que podem conduzir a danos graves. O relé S-PRO detecta estas oscilações sub-síncronas não amortecidas e permite à concessionária monitorizar e proteger o sistema de energia, isolando a rede saudável das fontes de geração sub-harmónicas. Características e vantagens - Fornece processamento em tempo real de sinais de tensão e corrente em todas as frequências sub-harmónicas na gama de 5 - 55 Hz (sistema de 60 Hz) e 5-45 Hz (sistema de 50 Hz) com uma resolução de deteção de 0,2 Hz - Velocidade de funcionamento entre 200-450ms - Fornece tendências de incidentes para proteger os geradores e outros equipamentos contra sub-harmónicas sustentadas para além dos níveis normais que não podem exceder os níveis que causarão SSR - Operações por duração configuráveis para durações de 1 a 60 minutos - Os eventos acumulados durante um longo período de tempo podem ser utilizados para assinalar necessidades de manutenção - Monitorização de medições de sub-harmónicas através de 61850 GOOSE, DNP 3 e Modbus. - Relatório da Distorção Sub-Harmónica Total (TSHD) - Proteção 59, 27 e 50LS a <1,5 ciclos,
