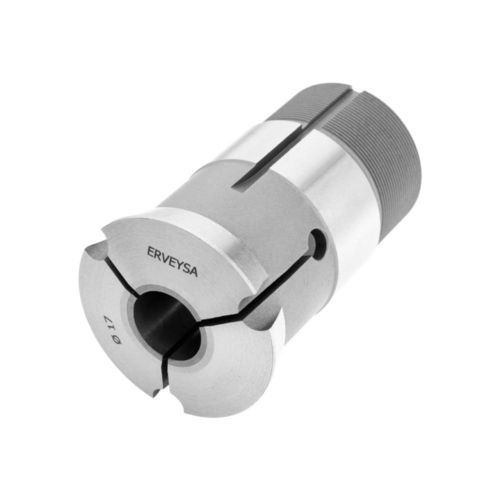

Anel guia liso E series

com orientação adicional

Descrição curta
As buchas guia de carboneto Erveysa fornecem orientação precisa das peças durante a usinagem, permitindo repetibilidade e precisão numa variedade de diâmetros e aplicações.

Detalhes do produto
As buchas guia de carboneto são componentes de precisão projetados para guiar superfícies delicadas ou acabadas durante operações de usinagem. Equipadas com pontas ou insertos de carboneto, as buchas Erveysa oferecem resistência ao desgaste e guia estável. Estão disponíveis variantes com comprimento de guia estendido para requisitos específicos do processo.

Aplicação
Utilizadas como guias de peça na usinagem industrial e em máquinas CNC, estas buchas são ajustáveis manualmente através de uma porca de ajuste para corresponder ao diâmetro de guia. As versões padrão incluem um inserto de carboneto para maior resistência ao desgaste; opções com comprimento estendido são oferecidas para dispositivos especiais e guias profundas.

Especificações (tabela)
Code | ø d [mm] | ø A [mm] | L [mm] | K [degree] | G | F min. – max. [mm]
E9-01 | 9 | 12.5 | 44 | 16 | M8x0.75 | 0.8-4.5 / 1.0-3.0 / 1.0-4.0
E11-01 | 11 | 14.5 | 53 | 16 | M10x0.8 | 1.0-7.0 / 1.0-4.0 / 1.0-5.0
E16-01 | 16 | 20.5 | 59 | 16 | M14x1.0 | 1.0-10.5 / 3.0-7.0 / 3.0-9.0
E18-01 | 18 | 22 | 60 | 30 | M16x1 | 1.0-12.0 / 3.0-8.0 / 4.0-10.0
E18-02 | 18 | 22 | 60 | 30 | M18x1 | 1.0-12.0 / 3.0-8.0 / 4.0-10.0
E21-01 | 21 | 24 | 57.5 | 12 | M18x1 | 3.0-13.0 / 3.0-9.0 / 4.0-11.0
E22-01 | 22 | 29 | 68 | 16 | M19x1 | 2.0-14.5 / 3.0-10.0 / 4.0-12.5
E22-02 | 22 | 29 | 68 | 16 | M22x1 | 3.0-16.5 / 3.0-11.5 / 4.0-14.0
E24-01 | 24 | 29.5 | 61 | 30 | M24x1 | 2.0-17.0 / 3.0-12.0 / 4.0-14.5
E26-01 | 26 | 29 | 77 | 16 | M25x1 | 2.0-19.0 / 3.0-13.0 / 4.0-16.0
E28-01 | 28 | 34 | 82 | 16 | M25x1 | 3.0-20.0 / 3.0-14.0 / 3.0-17.0
E28-02 | 28 | 38 | 81 | 30 | M25x1 | 3.0-20.0 / 3.0-14.0 / 4.0-17.0
E30-01 | 30 | 35 | 59 | 16 | M30x1 | 3.0-23.0 / 3.0-16.0 / 3.0-19.0
E34-01 | 34 | 41 | 87.5 | 10 | M34x1 | 3.0-26.0 / 3.0-18.0 / 4.0-22.5
E42-01 | 42 | 49 | 82 | 16 | M40x1 | 4.0-32.0 / 3.0-22.5 / 4.0-27.5
E42-02 | 42 | 48 | 82 | 20 | M40x1 | 4.0-32.0 / 3.0-22.5 / 4.0-27.5
E44-01 | 44 | 51 | 82 | 16 | M42x1 | 10.0-35.0 / 10.0-23.0 / 10.0-28.0
E48-01 | 48 | 54 | 82 | 16 | M46x1 | 10.0-38.0 / 10.0-27.0 / 10.0-33.0
E46-01 | 46 | 53 | 82 | 16 | M45x1 | 10.0-38.0 / 10.0-26.0 / 10.0-32.0
E48-02 | 48 | 54 | 81 | 10 | M46x1 | 10.0-38.0 / 10.0-27.0 / 10.0-33.0
E48-03 | 48 | 56 | 81 | 30 | M48x1.25 | 10.0-38.0 / 10.0-27.0 / 10.0-33.0

Modelos / designações disponíveis (seleção)

• T221 Guide Bush
• I354 Guide Bush
• F391 Guide Bush
• F605 Guide Bush
• TD26 Guide Bush
• T223 Guide Bush
• I357 Guide Bush
• T227 Guide Bush
• T229 Guide Bush
• TD32 Guide Bush
• FST38 Guide Bush
• FSL38 Guide Bush
• T249 Guide Bush
• B236 Guide Bush
• R21/03 Guide Bush
• R24/03 Guide Bush
• R26/02 Guide Bush
• R28/04 Guide Bush
• R28/05 Guide Bush
• R34/02 Guide Bush
• R42/01 Guide Bush
• R42/04 Guide Bush
• R48/04 Guide Bush
• R48/02 Guide Bush
• R48/06 Guide Bush
• B301 Guide Bush
• R50/02 Guide Bush
• R52/01 Guide Bush
• R52/02 Guide Bush
• R10/03 Guide Bush
• R11/02 Guide Bush

Características / especificações técnicas

• Material: pontas/insertos de carboneto para resistência ao desgaste e durabilidade.
• Função: guiar as peças durante a usinagem para garantir precisão e repetibilidade.
• Ajuste: ajustável manualmente via porca de ajuste para corresponder ao diâmetro de guia.
• Opções: comprimento de guia estendido disponível para aplicações específicas.
• Uso: adequado para processos de usinagem industriais e máquinas CNC.
• Detalhes das especificações: ver tabela para códigos, diâmetros, comprimentos, rosca (G) e intervalos F min.–max. por referência.
