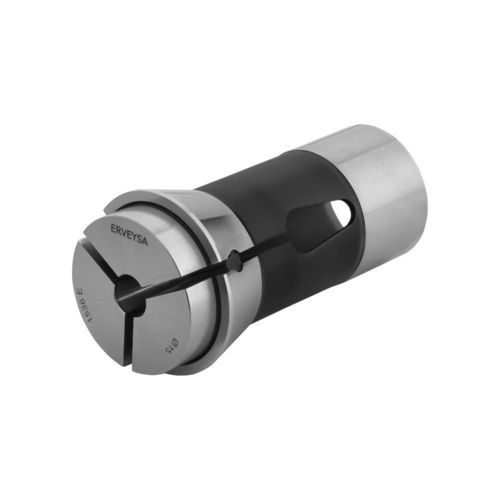

Pinça de fixação de mola E101 TF8 F8-577

de posição fixaCNC

Visão geral do produto
As pinças de comprimento fixo Erveysa (tipo F) garantem posição de aperto reprodutível e estabilidade dimensional em operações de torno CNC e tornos automáticos. São indicadas para usinagem em alta velocidade que exige paragem de peça precisa e fixação constante.

Material
As pinças tipo F são fabricadas em aço mola com elevada dureza e são adequadas para operação até 290 °C.

Aplicações

• Tornos CNC, tornos automáticos, máquinas revolver e index
• Produção em série de alta velocidade para peças de pequeno diâmetro
• Setores típicos: medical, automóvel, aeroespacial

Notas de projeto e uso
A seleção do material e o tratamento térmico determinam o desempenho e a vida útil. As pinças do fuso principal frequentemente possuem ranhura interna para melhor retenção; as pinças do sub-fuso são normalmente sem ranhura para evitar danificar as peças usinadas. Para diâmetros muito pequenos, as pinças do fuso principal também podem ser sem ranhura. Para séries com elevado desgaste, podem ser soldados insertos de carboneto no interior da pinça (nota: o carboneto pode ser danificado se a pinça sofrer impactos). Revestimentos internos podem ser aplicados para aumentar a durabilidade e a qualidade superficial.

Pinças revolver e mapeamento de códigos F
Pinças para revolver, index, máquinas automáticas mecânicas e CNC são designadas por várias referências (A15, A20, A25, 25 INDEX, A30, 36 TRAUB, A42, A60). Mapeamentos comuns F-code para DIN/E incluem:

• F22 (140 E)
• F28 (148 E)
• F32 (161 E)
• F35 (163 E)
• F42 (171 E)
• F48 (173 E)
• F66 (185 E)

Pinça suíça
As pinças em estilo suíço oferecem fixação precisa e reprodutível para operações em tornos automáticos de alta velocidade e ajudam a minimizar o desgaste da máquina em peças pequenas e de alta precisão, utilizadas nos sectores medical, automóvel e aeroespacial.

Pinça tipo F
As pinças tipo F são soluções dead-length padrão, fabricadas em materiais temperados para fixação reprodutível. Melhoram a estabilidade do processo, reduzem as variações de ajuste e aumentam a produtividade em operações de torneamento automático.

Especificações (tabela)
Code | ø d [mm] | ø A [mm] | ø B [mm] | I [mm] | L [mm] | K [degree] | F min. – max. [mm] (circle) | F min. – max. [mm] (square) | F min. – max. [mm] (hexagon)
E101 / TF8 / F8-577 | 8 | 12 | 8 | 4.5 | 42 | 16 | 0.5-5.0 | 1.0-3.5 | 1.0-4.5
E109 / TF10 / F10 | 10 | 16 | 10 | 5.5 | 47.5 | 20 | 0.5-7.0 | 1.0-5.0 | 1.0-6.5
E116 / TF13 / F13 | 13 | 19 | 13 | 6 | 64 | 16 | 0.5-9.5 | 2.0-7.0 | 2.0-8.5
E120 / TF15 / F15 | 15 | 21 | 15 | 6 | 64 | 16 | 0.5-12.0 | 2.0-8.5 | 2.0-10.5
E1212 / TF16 / F16 | 16 | 21 | 16 | 6 | 64 | 16 | 0.5-12.0 | 2.0-8.5 | 2.0-10.5
E127 / TF18 / F18 | 18 | 25 | 18 | 6 | 67 | 16 | 0.5-13.0 | 2.0-9.5 | 2.0-11.5
E136 / F20-201 | 20 | 26 | 19 | 5 | 54 | 15 | 2,5 – 16,5 | 2,0 – 12,0 | 2,0 – 14,5
E138 / TF20 / F20-87 | 20 | 28 | 21 | 7 | 67 | 16 | 2,5 – 16,0 | 2,0 – 11,5 | 2,0 – 14,0
E140 / TF22 / F22 | 22 | 30 | 21 | 6 | 55 | 15 | 2,5 – 16,5 | 2,0 – 12,0 | 2,0 – 14,5
E144 | 25 | 34 | 25 | 6 | 65 | 15 | 2,5 – 20,0 | 2,0 – 14,5 | 2,0 – 17,0
E145 / TF25 / F25 | 25 | 35 | 27 | 10 | 77 | 16 | 2,5 – 20,0 | 2,0 – 14,5 | 2,0 – 17,5
E147 / F27-22 | 27 | 38 | 30 | 8 | 72,7 | 15 | 2,5 – 23,0 | 2,0 – 16,0 | 2,0 – 20,0
E148 / F28 | 28 | 38 | 28 | 7 | 70 | 15 | 2,5 – 23,0 | 2,0 – 16,0 | 2,0 – 20,0
E157 / TF30 / F30 | 30 | 42 | 34 | 10 | 80 | 16 | 2,5 – 25,0 | 2,0 – 18,0 | 2,0 – 22,0
EF30 / E1446 | 30 | 38 | 32 | 6 | 65 | 15 | 2,5 – 26,0 | 2,0 – 18,5 | 2,0 – 22,5
E161 / F32 | 32 | 45 | 34 | 8 | 75 | 15 | 2,5 – 25,5 | 2,0 – 18,0 | 2,0 – 22,5
E162 | 35 | 43 | 34 | 7 | 70 | 15 | 2,5 – 29,5 | 2,0 – 21,0 | 2,0 – 25,5
E163 / F35 | 35 | 48 | 38 | 8 | 80 | 15 | 2,5 – 30,5 | 2,0 – 21,5 | 2,0 – 25,5
EF37 / TF37 / E1536 | 37 | 47 | 40 | 10 | 92 | 16 | 2,5 – 32,0 | 2,0 – 22,5 | 2,0 – 27,0
E164 / F38 | 38 | 49 | 38 | 9.5 | 108 | 15 | 2,5 – 32,0 | 2,0 – 22,5 | 2,0 – 28,0
EF40 | 40 | 47 | 40 | 10 | 92 | 16 | 2,5 – 36,0 | 2,0 – 25,5 | 2,0 – 31,5
E171 / F42 | 42 | 55 | 42 | 9 | 94 | 15 | 2,5 – 37,0 | 4,0 – 26,5 | 4,0 – 32,0
E173 / F48 | 48 | 60 | 50 | 9 | 94 | 15 | 2,5 – 42,0 | 4,0 – 30,0 | 4,0 – 36,5
TF48 | 48 | 60 | 50 | 9 | 94 | 15 | 2,5 – 42,0 | 4,0 – 30,0 | 4,0 – 36,5
E177 / F58 | 58 | 70 | 60 | 9 | 94 | 15 | 3,0 – 52,0 | 4,0 – 37,0 | 4,0 – 45,0
E185 / F66 | 66 | 84 | 73 | 9 | 110 | 15 | 3,0 – 60,0 | 5,0 – 42,5 | 5,0 – 52,0
E190 / F88 | 88 | 106 | 94 | 10 | 115 | 15 | 60,0 – 80,0 | 20,0 – 56,0 | 20,0 – 69,0
E193 / F90 | 90 | 107 | 92 | 12.5 | 130 | 15 | INFO | INFO | INFO

Códigos e modelos comuns
Exemplos: F25, F32, F37, F48, F66, 173E, 1536E, 177E, 185E, 190E, 193E, 171E, 163E, 161E, 145E; TF25, TF32, TF37, TF42, TF48, TF66.

Características técnicas

• Fabricante: Erveysa
• Família de produto: Dead-Length / Pinças tipo F
• Material: aço mola (endurecido)
• Temperatura de operação: até 290 °C
• Aplicações: tornos CNC e automáticos, usinagem em alta velocidade (medical, automóvel, aeroespacial)
• Opções: inserção de carboneto soldada, revestimentos internos
• Variações: faixas de aperto redondas, quadradas, hexagonais conforme tabela
