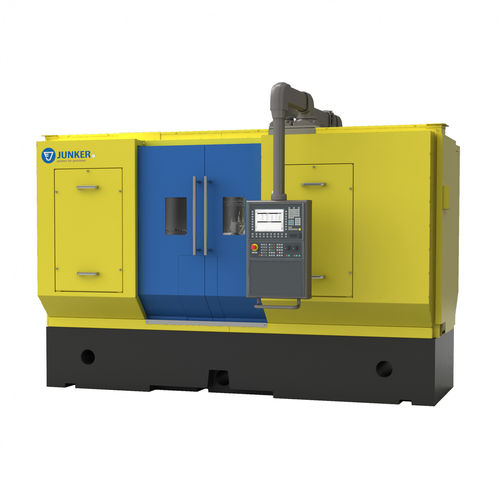

Retífica cilíndrica JUCENTRIC 500

para eixo-árvorepara peças a usinarCNC

A JUCENTRIC 500 caracteriza-se por tempos de ciclo extremamente curtos e uma precisão extraordinária. A configuração de fixação entre centros mantém a relação com a linha central ao retificar veios e tubos. Ao mesmo tempo, a calha de apoio e a roda de regulação garantem um apoio perfeito. Destaques Relação com a linha de centro com fixação entre centros Elevada precisão dimensional graças ao apoio da roda de regulação e da calha de apoio com ajuste de altura CNC patenteado Tempos de ciclo mais curtos através da retificação simultânea de todos os diâmetros Minimização das ondulações através do equilíbrio da mó em dois planos Ruído de funcionamento extremamente baixo devido ao fuso de retificação com acionamento direto Descrição do processo de retificação A peça de trabalho é posicionada e fixada entre os centros. A retificação é efectuada enquanto está fixada; a calha de suporte controlada por CNC, a roda de regulação e a roda de retificação são reajustadas uniformemente até ser atingida a dimensão final. Este procedimento único e engenhoso está atualmente pendente de patente. O acionamento é efectuado através de um driver no eixo C da cabeça de trabalho. Após a conclusão da retificação, a fenda de retificação abre-se e a peça é retirada. Equipamentos e opções BASE DA MÁQUINA A base da máquina em fundição mineral proporciona um comportamento de amortecimento e uma rigidez de torção impressionantes. A estabilidade térmica permite compensar as flutuações da temperatura ambiente com um mínimo de esforço, assegurando um elevado nível de estabilidade dimensional durante todo o dia. SISTEMAS DE CARGA A JUNKER oferece sistemas de carregamento internos e externos para todas as suas séries de máquinas, consoante os requisitos do cliente e da peça.
