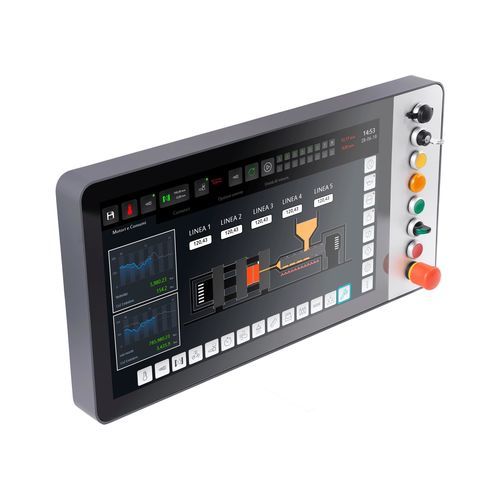

Monitor TFT ERGO series

com tecnologia capacitiva projetadade tela sensível ao toque multitouchcom tela sensível ao toque capacitiva

Visão geral
Estação de controlo plana tudo‑em‑um para aplicações HMI industriais. O ERGO IPC FLAT suporta montagem em paisagem e retrato e comporta até oito elementos de controlo e visualização. Projetado para integração como panel PC ou como monitor com proteção frontal IP65.

Características

• Plataforma HMI integrada com visualização de navegador em ecrã completo.
• Ecrã principal: 21.5" verdadeiro plano, táctil projetado capacitivo multi‑touch, 1920x1080, 300 cd/m², 50k h vida do backlight.
• Layout personalizável com teclado soft‑touch 12.1" opcional e área visual adicional 12.1".
• Botões mecânicos padrão 22 mm; expansível até 8 extensões de botões.
• Opções CPU: x86 (Intel Atom/Celeron/Core) ou ARM i.MX6 com Linux.
• Montagem VESA 100; instalação fácil em paisagem ou retrato; versões plana ou ergonómica 120° disponíveis.
• Proteção frontal IP65; operativo 0…+50 °C; armazenamento -20…+65 °C; humidade 90% não condensante.

Modelos / Comparação
PC Control ERGO222: plataforma de controlo PC com várias opções de CPU Intel e teclado HMI 12" opcional. Monitor ERGO322: versão monitor com entradas DVI/VGA e opção de teclado táctil. Diferenças principais: ERGO222 orientado a controlo PC embebido e I/O alargado; ERGO322 orientado ao uso como monitor e visualização de ecrã.

Geral / Mecânico & Ambiental
Moldura / Chassis: moldura em alumínio / chassis em chapa de aço. Montagem: paisagem e retrato. VESA: 100. Alimentação: PC Control 15–36 VDC; Monitor 18–30 VDC. Consumo típico: base PC 45–50 W (+24 W teclado); Monitor 40 W (+24 W teclado). Certificações: CE.

Display / Toque / Vídeo
Display: 21.5" TFT LED 1920x1080, 300 cd/m², 5000:1 contraste, 50k h backlight. Toque: projected capacitive multi‑touch; opção full glass disponível. Entradas de vídeo conforme configuração (VGA/DP/HDMI/DVI conforme CPU e modelo).

Computação / Interfaces
Sistemas (PC Control): Windows 7 / Windows 10 / WES7; Linux disponível para variantes ARM. Opções CPU: J1900, J3455, Celeron J6412, Core i3/i5/i7 em versões fanless. RAM/armazenamento: de 4GB até 32GB RAM; opções internas HDD/SSD (HDD min. 500GB / SSD min. 128GB). I/O: múltiplas portas USB 2.0/3.0, variantes RS232/RS485, duplo Ethernet Gigabit e saídas de vídeo configuráveis.

Extensão de botões
Até 8 × botões de 22 mm, paragem de emergência, interruptores, USB, RFID e outras extensões I/O para integração em máquinas.

Especificações técnicas

• Plataforma tudo‑em‑um que suporta UI tátil e visualização de navegador em ecrã completo.
• Ecrã principal: 21.5" multi‑touch, 1920x1080, 300 cd/m², 5000:1 contraste, 50k h vida do backlight.
• Toque: projected capacitive multi‑touch; opção full glass.
• Mecânica: moldura em alumínio, chassis em chapa de aço, VESA 100; instalação em paisagem e retrato.
• Proteção & ambiente: IP65 frontal; operativo 0…+50 °C; armazenamento -20…+65 °C; 90% não condensante.
• Alimentação: PC Control 15–36 VDC; Monitor 18–30 VDC; consumos típicos como indicado acima.
• Suporte OS: Windows 7/10/WES7 e Linux para CPUs ARM.
• CPU: opções Atom/Celeron e Intel Core fanless conforme necessidade de desempenho.
• Memória & armazenamento: 4GB–32GB configuráveis; opções internas HDD/SSD.
• I/O: USB, série, Ethernet e várias saídas de vídeo dependendo da configuração.
• Certificações: CE.
