Monitor TFT ERGO series

com tela sensível ao toque multitouchcom tela sensível ao toque capacitivacom retroiluminação LED

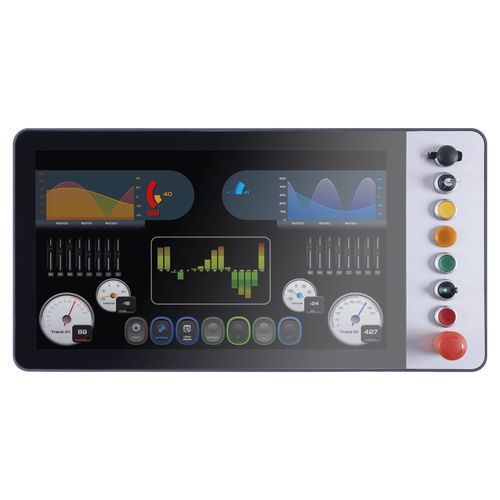

Visão geral do produto Monitor para a estação de controlo da máquina. A estação ERGO oferece o mais alto nível de controlo da máquina, ergonomia e personalização. A versão plana pode ser montada na máquina tanto no modo paisagem como no modo retrato e pode acomodar até 8 elementos de controlo e de visualização. Caraterísticas

• Monitor de 21,5" com ecrã multi-toque capacitivo plano
• Visualização de páginas Web através de browser de ecrã completo
• Botões mecânicos de entrada/saída standard de 22 mm
• Placa de monitor com saídas de vídeo DVI e VGA
• Saída USB-B para controlo tátil

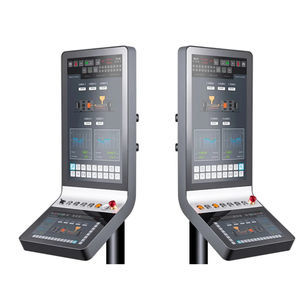

• Sistema de montagem com fixação standard VESA 100 nos modos paisagem e retrato

Comparação de modelos (tabela) MODELO | PC Control ERGO222 | Monitor ERGO322 | PC Control ERGO222 | Monitor ERGO322 | ◊ Táctil Capacitivo | ◊ Táctil Capacitivo | ◊ Vidro integral | ◊ Vidro integral Versões | ◊ Dual Touch Capacitive 120° | ◊ Dual Touch Capacitive 120° + Keyboard Touch | ◊ Dual Touch Capacitivo 120° + Teclado Táctil | ◊ Dual Touch Capacitivo 120° + 12" | ◊ Dual Touch Capacitivo 120° | HMI Touch | + 12" HMI Touch | Geral / Ecrã e mecânica Moldura / Chassis | Alumínio / Chapa de aço | Alumínio / Chapa de aço Montagem | Retrato | Paisagem | Retrato | Paisagem VESA | VESA 100 | VESA 100 Alimentação e consumo Fonte de alimentação (Vdc) | 15...36 VDC (para PC Controlo ERGO222) | 18...30 VDC (para Monitor ERGO322) Consumo (W) | 45 - 50 W para a base do PC + 24W para o teclado do ecrã (se existir) | 40W para o monitor + 24W para o teclado do ecrã (se existir) Ambiente Temperatura de funcionamento (°C) | 0 ... + 50 (sem condensação) | 0 ... + 50 (sem condensação) Temperatura de armazenamento (°C) | -20 ... + 65 | -20 ... + 65 Humidade | 90% (sem condensação) | 90% (sem condensação) Grau de proteção (todos) | IP65 | IP65 Certificações | CE | CE Caraterísticas do ecrã Tamanho do ecrã 1 | 21,5" true flat multi-touch screen | 21,5" true flat multi-touch screen Tecnologia do ecrã | TFT / 16,7 M cores / retroiluminação por LED | TFT / 16,7 M cores/ retroiluminação por LED Brilho do ecrã (cd/m²) | 300 | 300 Contraste | 5000:1 | 5000:1 Ângulo de visualização H-V | 89/89/89/89 | 89/89/89/89 Resolução do ecrã (píxeis) | 1920x1080 | 1920x1080 Duração da retroiluminação (horas) | 50K | 50K Tecnologia tátil | Capacitiva | Capacitiva Vídeo e entradas Entrada de vídeo | (PC Control ERGO222) [ver variantes de CPU para saídas] | DVI + VGA (Monitor ERGO322) VGA/DP (Celeron J1900) | 1x / 1x (necessário cabo passivo DP) | - J1345/i3/i5/i7 | 1 x VGA | - J6412/i3-1115/i7-1165 | 2x HDMI | - Sistemas operativos Sistemas operativos (PC Controlo ERGO222) | Windows7 - Windows10 - WES7 | (Monitor ERGO322: não especificado) Opções de CPU e desempenho (coluna PC Control ERGO222) CPU sem ventoinha Celeron 4G | Quad core J1900 2,0 GHz (2,42GHz) - 10W CPU sem ventoinha Celeron 6G | Quad core J3455E 1,5 GHz (2,30 GHz) - 10W CPU sem ventilador Intel Core 7G | Intel Core i3-7100U 2,46GHz / i5-7300U / i7-7600U 2,8GHz - 15W CPU sem ventoinha (opções mais recentes) | Celeron J6412 - 2,0 (2,6) GHz; Intel Core i3-1115G4 1,7 (4,1) GHz; Intel Core i7-1165G7 2,8 (4,8) GHz Memória e armazenamento RAM (Celeron quad core J1900) | a bordo 4GB DDR3L 1066/1333MHz - canal duplo RAM (Celeron quad Core J3455E) | Até 8GB DDR3L 1866MHz RAM (Intel Core 7G sem ventoinha) | Até 16GB DDR4 2133/1866 MHz 260 pinos RAM J6412/i3-1115/i7-1165 | 8GB até 32GB Unidades (internas) | HDD min. 500GB / SSD min. 128GB Comunicações e portas RS232 / RS485 J1900 | 1x RS232 + 1x RS485 RS232 / RS485 J13455/i3/i5/i7 | 1x RS232/RS485 RS232 (outras CPUs) | J6412/i3-1115/i7-1165 Portas USB 2.0/3.0 traseiras | 1x 2.0 + 1x 3.0 cpu J1900 / 2x2.0 + 2x3.1 CPU J3455E /J6412 4x 3.0 cpu Intel®Core™ | - traseira 1x USB tipo B (coluna do monitor) Ethernet Celeron J1900 /J3455E | 2x 1Gb RJ45 Intel I210 / 2x1Gb RJ45 Intel I211AT Ethernet i-Core™ i3/i5 G | 2x 1Gb RJ45 Intel I210AT/I219LM Ethernet (J6412/i3-1115/i7-1165) | J6412 2 x 1GB Intel 225-V / i3-1115 / i7-1165 2x Chip LAN Intel GBE Acessórios / extensões Extensão de botão de pressão | até 8 botões de pressão padrão de 22 mm, interruptores, botão de emergência, USB, RFID, etc. (especificado para várias colunas) Tabela de extensão de botões de pressão / E/S Extensão de botões de pressão | até 8 x 22 mm de botões de pressão standard, interruptores, botão de emergência, USB, RFID, etc. | até 8 x 22 mm de botões de pressão standard, interruptores, botão de emergência, USB, RFID, etc. | Até 8 x 22 mm de botões de pressão standard, interruptores, botão de emergência, USB, RFID, etc. Caraterísticas / especificações técnicas

• Produto: ERGO Monitor Flat (monitor industrial para estações de controlo de máquinas)
• Display: 21,5" multitoque capacitivo plano, 1920x1080, TFT, retroiluminação LED, 300 cd/m², contraste 5000:1, 50k horas de vida da retroiluminação, ângulo de visão 89/89/89/89
• Touch: Capacitivo (variantes de toque simples ou duplo incl. Dual Touch Capacitivo 120° e opções de toque no teclado)
• Mecânica: Moldura em alumínio / chassis em chapa de aço; montagem VESA 100, utilizável em retrato e paisagem
• Proteção: Grau IP65 (todo o produto)
• Fonte de alimentação: Variantes de controlo do PC 15...36 VDC; variante do monitor 18...30 VDC
• Consumo: Valores de exemplo - base do PC 45-50 W + 24 W para o teclado do ecrã (se existir); Monitor 40 W + 24 W para o teclado do ecrã (se existir)
• Temperatura de funcionamento: 0 ... +50 °C (sem condensação); Armazenamento: -20 ... +65 °C; Humidade: até 90% sem condensação
• Certificações: CE
• Saídas/entradas de vídeo: DVI + VGA para versões de monitor; várias opções VGA/DP/HDMI dependendo da CPU/configuração
• Suporte de SO (modelos PC Control): Windows 7, Windows 10, WES7
• CPUs (configuráveis em todos os modelos): J1900, J3455E, J6412, família Intel Core i3/i5/i7 (várias gerações e frequências listadas na tabela)
• Opções de RAM: 4 GB integrados (J1900), até 8 GB (J3455E), até 16 GB DDR4 (Intel Core 7G), até 32 GB para opções J6412/i3/i7 (dependendo da CPU)
• Discos internos: HDD min. 500 GB ou SSD min. 128 GB
• Serial: As configurações RS232 / RS485 variam de acordo com a CPU (exemplos: 1x RS232 + 1x RS485 para J1900; 1x RS232/RS485 para outras opções de CPU)
• USB: combinações de portas USB 2.0 / 3.0 na parte traseira, dependendo da CPU; a coluna do monitor inclui 1x USB Tipo B para controlo tátil
• Ethernet: RJ45 de 1Gb duplo (variantes Intel NIC) dependendo da seleção de CPU
• Opcional: extensão de botão de pressão até 8 x 22 mm componentes padrão (botões de pressão, interruptores, emergência, USB, RFID)
