Módulo E/S analógico
digitalCANopenMODBUS

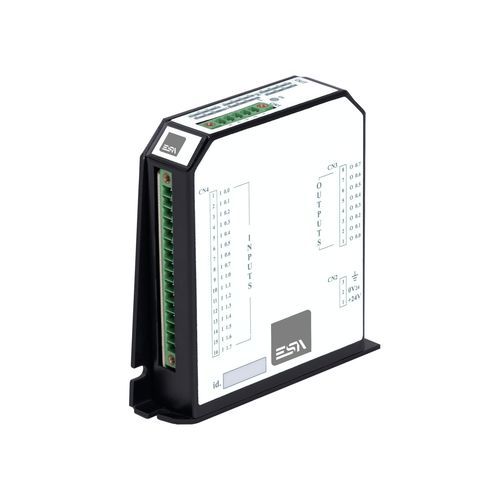

Módulo E/S analógico - ESA elettronica - digital / CANopen / MODBUS
Módulo E/S analógico - ESA elettronica - digital / CANopen / MODBUS
Módulo E/S analógico - ESA elettronica - digital / CANopen / MODBUS - imagem - 2
Módulo E/S analógico - ESA elettronica - digital / CANopen / MODBUS - imagem - 3
Módulo E/S analógico - ESA elettronica - digital / CANopen / MODBUS - imagem - 4
Módulo E/S analógico - ESA elettronica - digital / CANopen / MODBUS - imagem - 5
Módulo E/S analógico - ESA elettronica - digital / CANopen / MODBUS - imagem - 6
Guardar nos favoritos
Comparar

Características

Tipo de sinal
digital, analógico
Interface
ModBUS RTU, MODBUS, CANopen
Número de entradas/saídas
de 8 E/S, com 8 saídas, com 32 E/S, de 4 E, com 24 E/S, com 16 E, de 4 S, com 16 S
Outras características
configurável, compacto, programável, IP20

Descrição

Visão geral As nossas E/S compactas remotas foram concebidas para serem alojadas diretamente na máquina. Fáceis de instalar, permitem-lhe criar múltiplas configurações com base nas suas necessidades de automação industrial. Caraterísticas
  • CANOpen DS401, protocolo Modbus RTU
  • LED de estado das comunicações no bus
  • Comunicação configurada através de dip-switches
  • As entradas digitais têm um filtro de hardware
  • Sistema de cablagem e comissionamento fácil
  • Configurável localmente através de Dip-Switches ou Drivewatcher
9XD168V 16 Entradas Digitais + 8 Saídas Digitais Tensão de Alimentação (Vdc): 24 ±20% Tipo FieldBUS: CANOpen ou ModBUS RTU Número do nó: De 1 a 8 e de 61 a 68 Taxa de transmissão: 1 MHZ / 500kHz no modo CANOpen; 19200 no modo ModBUS RTU Números de entrada: 16 Tipo de entrada: PNP Números de saída: 8 Tipo de saída: PNP (500mA/saída) Temperatura de funcionamento (°C): -25 .... +50 (sem desclassificação) Temperatura de armazenamento (°C): -20 ... +65 Humidade: 5% .... 95% (sem condensação) Dimensões externas (L/H/D) (mm): 102 x 83 x 23 Grau de proteção: IP 20 Software de configuração: Drivewatcher Certificações: CE 9XD1616V 16 Entradas Digitais + 16 Saídas Digitais Tensão de alimentação (Vdc): 24 ±20% Tipo FieldBUS: CANOpen ou ModBUS RTU Número do nó: De 1 a 8 Taxa de transmissão: 1 MHZ / 500kHz no modo CANOpen; 19200 no modo ModBUS RTU Números de entrada: 16 Tipo de entrada: PNP Números de saída: 16 Tipo de saída: PNP (500mA/saída) Temperatura de funcionamento (°C): -25 .... +50 (sem desclassificação) Temperatura de armazenamento (°C): -20 ... +65 Humidade: 5% .... 95% (sem condensação) Dimensões externas (L/H/D) (mm): 102 x 83 x 34 Grau de proteção: IP 20 Software de configuração: Drivewatcher Certificações: CE 9XD1616810V 16 Entradas Digitais + 8 Saídas Digitais + 8 entradas e saídas programáveis Tensão de alimentação (Vdc): 24 ±20% Tipo de FieldBUS: CANOpen ou ModBUS RTU Número de nós: De 1 a 8 Taxa de transmissão: 1 MHZ / 500kHz no modo CANOpen; 19200 no modo ModBUS RTU Números de entrada: 16 Tipo de entrada: PNP Números de saída: 16 Tipo de saída: PNP (500mA/saída) E/S programável: 8 Tipo de E/S programável: PNP (500mA/saída) Temperatura de funcionamento (°C): -25 .... +50 (sem desclassificação) Temperatura de armazenamento (°C): -20 ... +65 Humidade: 5% .... 95% (sem condensação) Dimensões externas (L/H/D) (mm): 102 x 83 x 34 Grau de proteção: IP 20 Software de configuração: Drivewatcher Certificações: CE 9XD1688RV 16 entradas digitais + 8 saídas digitais + 8 saídas de relé Tensão de alimentação (Vdc): 24 ±20% Tipo FieldBUS: CANOpen ou ModBUS RTU Número de nós: De 1 a 8 Taxa de transmissão: 1 MHZ / 500kHz no modo CANOpen; 19200 no modo ModBUS RTU Números de entrada: 16 Tipo de entrada: PNP Números de saída: 8 Tipo de saída: PNP (500mA/saída) Saída de relé: 8 Tipo de saída de relé: 250 V - 5 A Temperatura de funcionamento (°C): -25 .... +50 (sem desclassificação) Temperatura de armazenamento (°C): -20 ... +65 Humidade: 5% .... 95% (sem condensação) Dimensões externas (L/H/D) (mm): 102 x 83 x 34 Grau de proteção: IP 20 Software de configuração: Drivewatcher Certificações: CE 9XMF1D44V 4 Entradas Digitais + 4 Saídas Digitais + 4 Entradas Analógicas + 4 Saídas Analógicas Tensão de alimentação (Vdc): 24 ±20% Tipo FieldBUS: CANOpen ou ModBUS RTU Número do nó: De 1 a 8 e de 61 a 68 Taxa de transmissão: 1 MHZ / 500kHz no modo CANOpen; 19200 no modo ModBUS RTU Números de entradas digitais: 4 Tipo de entrada digital: PNP Números de saídas digitais: 4 Tipo de saída digital: PNP (500mA/saída) Entrada analógica: 4 Tipo de entrada analógica: +/- 10 V resolução 1024 pontos Saída analógica: 4 Tipo de saída analógica: resolução +/- 10 V 1024 pontos Entrada de impulsos: 2 (Tipo de entrada de impulsos: 24 V) Entrada de codificador: 1 (Diferencial A,/A, B, /B, Índice - 5 V) Temperatura de funcionamento (°C): -25 .... +50 (sem desclassificação) Temperatura de armazenamento (°C): -20 ... +65 Humidade: 5% .... 95% (sem condensação) Dimensões externas (L/H/D) (mm): 102 x 83 x 34 Grau de proteção: IP 20 Software de configuração: Drivewatcher Certificações: CE 9XMF2D168V 16 Entradas Digitais + 8 Saídas Digitais + 4 Entradas Analógicas + 2 Saídas Analógicas Tensão de alimentação (Vdc): 24 ±20% Tipo de FieldBUS: CANOpen ou ModBUS RTU Número de nós: De 1 a 8 Taxa de transmissão: 1 MHZ / 500kHz no modo CANOpen; 19200 no modo ModBUS RTU Números de entradas digitais: 16 Tipo de entrada digital: PNP Números de saídas digitais: 8 Tipo de saída digital: PNP (500mA/saída) Entradas analógicas: 4 (±10 V ou 4..20 mA configurável) Saída analógica: 2 (±10 V) Entrada de temperatura: 4 (Termopar, um configurável como PT100) Temperatura de funcionamento (°C): -25 .... +50 (sem desclassificação) Temperatura de armazenamento (°C): -20 ... +65 Humidade: 5% .... 95% (sem condensação) Dimensões externas (L/H/D) (mm): 102 x 83 x 34 Grau de proteção: IP 20 Software de configuração: Drivewatcher Certificações: CE 9XD4IOPRESS 4 Entrada de pressão Tensão de alimentação (Vdc): 24 ±20% Tipo FieldBUS: CANOpen ou ModBUS RTU Número do nó: De 1 a 8 e de 61 a 68 Taxa de transmissão: 1 MHZ / 500kHz em modo CANOpen; 19200 em modo ModBUS RTU Ligações pneumáticas: 4 (com tubos de ar flexíveis de 6 mm de diâmetro) Pressão máxima: 7 BAR Tipo de dados: Diferencial Gama de pressão: -200 mBAR ... +7500 mBAR (resolução de 10 mBAR) Temperatura de funcionamento (°C): -25 .... +50 (sem desclassificação) Temperatura de armazenamento (°C): -20 ... +65 Humidade: 5% .... 95% (sem condensação) Dimensões externas (L/H/D) (mm): 103 x 102 x 25 Grau de proteção: IP 20 Software de configuração: Drivewatcher Certificações: CE caraterísticas / especificações técnicas
  • Tensão de alimentação: 24 Vdc ±20%
  • FieldBUS: CANOpen DS401 ou Modbus RTU
  • Configuração da comunicação: DIP-switches (local) ou Drivewatcher (software)
  • LED de estado das comunicações no bus
  • Entradas digitais: PNP, filtradas por hardware
  • Saídas digitais: PNP 500 mA por saída (variantes com saídas a relé: 250 V - 5 A)
  • Saídas programáveis disponíveis em modelos específicos (8 entradas e saídas programáveis)
  • Opções de E/S analógicas: ±10 V (1024 pontos) e/ou 4..20 mA configuráveis consoante o modelo
  • Entradas de impulso e de encoder disponíveis em modelos selecionados (impulso 24 V, encoder diferencial 5 V)
  • Temperatura de funcionamento: -25 °C a +50 °C (sem de-rating)
  • Temperatura de armazenamento: -20 °C a +65 °C
  • Humidade: 5% a 95% (sem condensação)
  • Grau de proteção: IP20
  • Dimensões externas (típicas): 102 x 83 x 23 mm ou 102 x 83 x 34 mm (consoante o modelo); módulo de pressão: 103 x 102 x 25 mm
  • Software de configuração: Drivewatcher
  • Certificações: CE

---

Tradução automática  (ver texto original em inglês)
