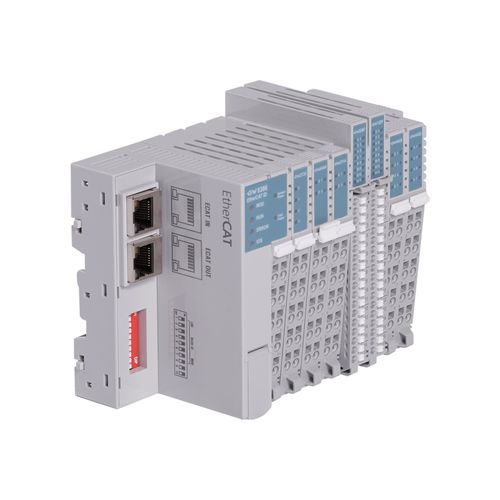

Módulo E/S digital EW62 series

analógicoEthernet/IPModbus TCP

Visão geral do produto Alta conetividade, abertura e configurabilidade. A nova geração de E/S da ESA foi concebida para promover a eficiência e a digitalização de acordo com a Indústria 4.0 e a IoT. A solução ideal para o controlo distribuído de sinais de dispositivos no terreno. Caraterísticas

• Compatibilidade com diferentes fieldbuses graças à modularidade dos acopladores.
• Módulos de entradas ou saídas digitais até 32 pontos.
• Módulos analógicos entradas ou saídas até 16 canais e 16 Bits de resolução.
• Módulos especiais como entrada de encoder, termopares, entrada serial síncrona.
• Remove Terminal Block (RTB).
• Sistema de bloqueio dos módulos em calha DIN de fácil acesso.
• Anel de vedação para fixação dos cabos.
• Dimensões compactas e compatibilidade com os vários sistemas de I/O existentes no mercado para facilitar a integração nas aplicações existentes.

Dados de barramento de campo e ambientais

• Bus de campo padrão: EtherCAT ou CANOpen.
• Bus de campo opcionais: modBUS, ProfiNET, EthernetIP.
• Temperatura de funcionamento: -20 ~ +60 °C.
• Tempos de BUS interno: <1ms (128Bytes), 2ms (256Bytes), 4ms (512Bytes).
• Número máximo de módulos por acoplador: 63.
• Grau de proteção: IP20.
• Certificação: CE.

Módulo de acoplamentoEW620 - variantes disponíveis EW62N9261 | CANopen, Adaptador de rede EW62N9386 | EtherCAT, Adaptador de rede EW62N9273 | MODBUS RS485, Adaptador de rede EW62L9086 | EtherCAT, Adaptador de rede, versão Light EW62L9087 | PROFINET IO, Adaptador de rede, versão leve EW62L9089 | MODBUS TCP/UDP, Adaptador de rede, versão ligeira EW62N9289 | Adaptador de rede MODBUS TCP/UDP EW62N9481 | EtherCAT, adaptador de rede, E/S programável EW620 Módulo digital - Entrada EW62T12DF | 16 PONTOS, UNIVERSAL 24VDC, 18RTB EW62T12FA | 32 PONTOS, UNIVERSAL 24VDC, CONECTOR 40P EW62T123F | 16 PONTOS, UNIVERSAL 24VDC, CONECTOR 20P EW62T1238 | 8 PONTOS, UNIVERSAL (DISSIPADOR OU FONTE), 24VDC, 10RTB EW62T1904 | 4 PONTOS, 240VAC, 10RTB Módulo digitalEW620 - Saída EW62T22CA | 32 PONTOS, FONTE, 24VDC/0.3A, CONECTOR 40P EW62T225F | 16 PONTOS, DISSIPADOR, 24VDC/0.3A, 18RTB EW62T226F | 16 PONTOS, FONTE, 24VDC/0.3A, 18RTB EW62T227F | 16 PONTOS, DISSIPADOR, 24VDC/0.3A, 18RTB EW62T228F | 16 PONTOS, FONTE, 24VDC/0.3A, 18RTB EW62T2318 | 8 PONTOS, DISSIPADOR, 24VDC/0.5A, 10RTB EW62T2328 | 8 PONTOS, FONTE, 24VDC/0.5A, 10RTB EW62T2338 | 8 PONTOS, DISSIPADOR, 24VDC/0.5A, 10RTB EW62T2348 | 8 PONTOS, FONTE, 24VDC/0.5A, 10RTB EW62T2628 | 8 PONTOS, FONTE, 24VDC/2A, 10RTB EW62T2734 | 4 PONTOS, RELÉ MOS, 240VDC/AC, 0.5A, 10RTB EW62T2744 | 4 PONTOS, SAÍDA DE RELÉ, 24VDC/240VAC, 2A, 10RTB EW62T2764 | 4 PONTOS, RELÉ MOS 24VDC/AC, 2A, 10RTB Módulo analógicoEW620 - Entrada EW62T3114 | 4 Canais, 0-20/4-20 mA, 12bits, 10RTB EW62T3118 | 8 Canais, 0-20/4-20 mA, 12bits, 10RTB EW62T3154 | 4 Canais, 0-20/4-20 mA, 16bits, 10RTB EW62T3158 | 8 Canais, 0-20/4-20 mA, 16bits, 10RTB EW62T3424 | 4 Canais, 0..10/0..5/1..5 Vdc, 12bits, 10RTB EW62T3428 | 8 canais, 0..10/0..5/1..5 Vdc, 12bits, 10RTB EW62T3464 | 4 canais, 0..10/0..5/1..5 Vdc, 16bits, 10RTB EW62T3468 | 8 canais, 0..10/0..5/1..5 Vdc, 16bits, 10RTB EW62T3704 | 4 Canais, Entrada RTD / Resistência, 10RTB EW62T3804 | 4 Canais, Termopar tipo K/J/T/B/R/S/E/N/L/U/C/D, 10RTB EW62T3808 | 8 canais, termopar tipo K/J/T/B/R/S/E/N/L/U/C/D, conetor 20P EW62T3914 | 4 Canais, Diferencial 0-20/4-20/±20 mA, 12bits, 10RTB EW62T3924 | 4 Canais, Diferencial 0..10/0..5/±5/±10 Vdc, 12bits, 10RTB EW62T3934 | 4 Canais, Diferencial 0-20/4-20/±20 mA, 16bits, 10RTB EW62T3944 | 4 Canais, Diferencial 0..10/0..5/±5/±10 Vdc, 16bits, 10RTB Módulo analógicoEW620 - Saída EW62T4114 | 4 Canais, 0-20 mA, 12bits, 10RTB EW62T4118 | 8 Canais, 0-20 mA, 12bits, 10RTB EW62T4154 | 4 Canais, 0-20 mA, 16bits, 10RTB EW62T4158 | 8 Canais, 0-20 mA, 16bits, 10RTB EW62T4424 | 4 Canais, 0-10 Vdc, 12bits, 10RTB EW62T4428 | 8 Canais, 0-10 Vdc, 12bits, 10RTB EW62T4464 | 4 Canais, 0-10 Vdc, 16bits, 10RTB EW62T4468 | 8 Canais, 0-10 Vdc, 16bits, 10RTB Módulo especial EW620 EW62T5102 | 2 canais, contador de alta velocidade / entrada de codificador, 5Vdc, 10RTB EW62T5212 | 2 Canais, Contador de Alta Velocidade / Entrada de Codificador, 24Vdc, 10RTB EW62T5232 | 2 canais, interface serial RS232, Full Duplex, 10RTB EW62T5352 | 2 Canais, Módulo de Interface Serial Síncrona EW62T5112 | 2 Canais, Módulo Codificador, Entrada 24VDC, Saída 5VDC, 10RTB EW62T5521 | Motor de passo bipolar de 2 fases, 24Vdc/1A, 10RTB EW620 Módulo opcional EW62T7408 | 8 Canais, Escudo Distribuidor de Potencial, 10 RTB EW62T7511 | Sistema de Expansão/Alimentação de Campo, Entrada 24Vdc, Saída 5Vdc/1A, 10 RTB EW62T7518 | 10 canais, distribuidor de potencial 24Vdc, 10 RTB EW62T7588 | Distribuidor de potencial, 5 canais 24Vdc / 5 canais 0Vdc, 10 RTB EW62T7641 | Distribuição de potência de campo 24Vdc, 10 RTB Caraterísticas / Especificações Técnicas

• Série / modelo: EW620
• Compatibilidade de Fieldbus: EtherCAT, CANOpen (standard); ModBUS, PROFINET, EthernetIP (opcional).
• Modularidade de E/S digitais: módulos digitais até 32 pontos por módulo.
• E/S analógicas: até 16 canais, resoluções até 16 bits dependendo do módulo.
• Funções especiais: entrada de encoder, entrada de termopar, interfaces seriais síncronas, contadores de alta velocidade, módulos de driver de motor.
• Blocos Terminais Removíveis (RTB) disponíveis em muitos módulos.
• Travamento do módulo em trilho DIN; anel de vedação para fixação do cabo.
• Desempenho do BUS interno: sub-1ms a 4ms dependendo da carga útil (128/256/512 Bytes).
• Máximo de módulos por acoplador: 63.
• Temperatura de operação: -20 °C a +60 °C.
• Classe de proteção: IP20.
• Certificação: CE.
