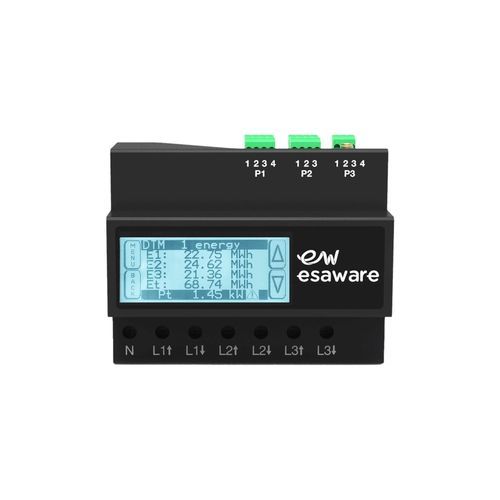

Medidor de energia elétrica monofásico EW800 series

trifásicopara trilho DINRS-485

Visão geral do produto O nosso contador distribuído foi concebido para medir com precisão o consumo de energia de sistemas e máquinas. Com base na IoT, recolhe dados em tempo real e envia-os automaticamente para o Data Manager para análise. Assim, promove a eficiência energética e a digitalização na fábrica. Caraterísticas

• Display gráfico de 256×96 pixeis, com retroiluminação LED branca.
• Menus intuitivos com interface resistiva touch screen.
• Transmissão de dados para o Data Manager através de RS485 ModBus ou Rádio Sub1Ghz (868MHz).
• Possibilidade de ligar até 250 dispositivos a um único Data Manager EW900.
• Medidor de energia monofásico ou trifásico.
• Medição de energia ativa, reactiva e aparente.
• Medição de potência ativa, reactiva e aparente.
• Parâmetros eléctricos medidos: corrente, tensão, potência ativa, reactiva e aparente, fator de potência.
• Qualidade da linha: harmónicos (1º...51º), THD.
• Precisão: classe energia ativa.
• Atualização de dados no display: 1 segundo.

EW800A (DEM) DEM (Distributed Embedded Meter) com shunts internos para medições de corrente até 64A, equipado com display LCD tátil integrado disponível com:

• módulo de I/O integrado com 2 entradas digitais e 2 saídas digitais
• interface de comunicação serial RS485
• interface de comunicação rádio RF868 MHZ

EW800A - Tabela técnica EW800A DEM Ligações: Monofásico Trifásico 4 fios com carga Y Trifásico 4 fios com carga D Entradas de medição - Canais de corrente: Direta; ligação trifásica até 64A (45kW); ligação monofásica até 21A (15kW) Entradas de medição - Canais de tensão: Direta (tensão nominal máxima fase-neutro 230Vac) Fonte de alimentação: auto-alimentada Comunicação: RS485 ModBus (em todos os modelos EW800...); Rádio RF868 MHz (apenas nos modelos EW800...200); Ethernet (apenas nos modelos EW800...300) Entrada/Saída Digital Isolada: opção de módulo de 2 I/O (configurável pelo Data Manager) e THD Medidas: Tensão (fase-neutro e fase-fase); Corrente (valores de fase e valor de neutro); Energia Ativa Importada (valores de fase e valor total); Energia Ativa Exportada (valores de fase e valor total); Potência Ativa Importada (valores de fase e valor total); Potência Ativa Exportada (valores de fase e valor total); Potência Reactiva com sinal (valores de fase e valor total); Potência Aparente (valores de fase e valor total); Fator de Potência (valores de fase e valor total); Frequência Análise de harmónicos: THD (no sinal de tensão / corrente) Harmónicos 1º ...51º (no sinal de tensão / corrente) Precisão - Energia Ativa (de acordo com IED 62053-21): Classe 1 Precisão - Energia reactiva (de acordo com IED 62053-23): Classe 2 Precisão - Corrente e Tensão: ≤ 0,5% Ecrã: LCD (256 x 96 píxeis) e ecrã tátil resistivo Caixa - Montagem: Calha DIN Caixa - Não. Módulos DIN: 7 Caixa - Dimensões externas (mm): 126 x 100 x 70 EW800B (DTM) DTM (Distributed External CTs Meter) com TCs externos para medições de corrente, equipado com display LCD tátil integrado e disponível com:

• módulo de E/S integrado com 2 entradas digitais e 2 saídas digitais
• interface de comunicação serial RS485
• interface de comunicação rádio RF868 MHZ

EW800B - Tabela técnica EW800B DTM Ligações: Monofásico; Bifásico; Trifásico com neutro; Trifásico sem neutro Entradas de medição - Canais de corrente: com transformadores de corrente externos Entradas de medição - Canais de tensão: Direto (tensão nominal máxima fase-neutro 230Vac) ou com transformador de tensão externo (tensão secundária nominal 100-115Vac, para aplicação em BT ou MT) Alimentação eléctrica: 100÷230Vac Comunicação: RS485 ModBus (em todos os modelos EW800...); Rádio RF868 MHz (só nos modelos EW800...200); Ethernet (só nos modelos EW800...300) Entrada/Saída Digital Isolada: Tensão (fase-neutro e fase-fase); Corrente (valores de fase e valor de neutro); Energia Ativa Importada (valores de fase e valor total); Energia Ativa Exportada (valores de fase e valor total); Potência Ativa Importada (valores de fase e valor total); Potência Ativa Exportada (valores de fase e valor total); Potência Reactiva com sinal (valores de fase e valor total); Potência Aparente (valores de fase e valor total); Fator de Potência (valores de fase e valor total); Frequência Análise de harmónicos: THD (no sinal de tensão / corrente) Harmónicos 1º ...51º (no sinal de tensão / corrente) Precisão - Energia Ativa (de acordo com IED 62053-21): Classe 1 Precisão - Energia reactiva (de acordo com IED 62053-23): Classe 2 Precisão - Corrente e Tensão: ≤ 0,5% Ecrã: LCD (256 x 96 píxeis) e ecrã tátil resistivo Caixa - Montagem: Calha DIN Caixa - Não. Módulos DIN: 5 Caixa - Dimensões externas (mm): 90 x 96 x 70 EW800C (DRM) DRM (Distributed External Rogowski Meter) com bobinas Rogowski externas para medições de corrente, equipado com display LCD tátil integrado e disponível com:

• módulo de I/O integrado com 2 entradas digitais e 2 saídas digitais
• interface de comunicação serial RS485
• interface de comunicação rádio RF868 MHZ

EW800C - Tabela técnica EW800C DRM Ligações: Monofásico; Bifásico; Trifásico com neutro; Trifásico sem neutro Entradas de medição - Canais de corrente: com bobinas Rogowski externas Entradas de medição - Canais de tensão: Direto (tensão nominal máxima fase-neutro 230Vac) ou com transformador de tensão externo (tensão secundária nominal 100-115Vac, para aplicação em BT ou MT) Alimentação eléctrica: 100÷230Vac Comunicação: RS485 ModBus (em todos os modelos EW800...); Rádio RF868 MHz (só nos modelos EW800...200); Ethernet (só nos modelos EW800...300) Entrada/Saída Digital Isolada: opção de módulo de 2 I/O (configurável pelo Data Manager) Medidas: Tensão (fase-neutro e fase-fase); Corrente (valores de fase e valor de neutro); Energia Ativa Importada (valores de fase e valor total); Energia Ativa Exportada (valores de fase e valor total); Potência Ativa Importada (valores de fase e valor total); Potência Ativa Exportada (valores de fase e valor total); Potência Reactiva com sinal (valores de fase e valor total); Potência Aparente (valores de fase e valor total); Fator de Potência (valores de fase e valor total); Frequência Análise de harmónicos: THD (no sinal de tensão / corrente) Harmónicos 1º ...51º (no sinal de tensão / corrente) Precisão - Energia Ativa (de acordo com IED 62053-21): Classe 1 Precisão - Energia reactiva (de acordo com IED 62053-23): Classe 2 Precisão - Corrente e Tensão: ≤ 0,5% Ecrã: LCD (256 x 96 píxeis) e ecrã tátil resistivo Caixa - Montagem: Calha DIN Caixa - Não. Módulos DIN: 5 Caixa - Dimensões externas (mm): 90 x 96 x 70 Códigos de encomenda (seleção) EW800A EW800A3A100: DEM com shunts internos até 64A - ecrã LCD tátil integrado - RS485 EW800A3A122: DEM até 64A - E/S integrada (2 IN / 2 OUT) - ecrã LCD tátil - RS485 EW800A3A200: DEM até 64A - LCD tátil - RF868 MHz EW800A3A222: DEM até 64A - E/S 2 IN / 2 OUT - LCD tátil - RF868 MHz EW800B EW800B3A100: DTM com TA externo - LCD tátil - RS485 EW800B3A122: DTM com TA externo - E/S 2 IN / 2 OUT - LCD tátil - RS485 EW800B3A200: DTM com TA externo - LCD tátil - RF868 MHz EW800B3A222: DTM com TA externo - E/S 2 IN / 2 OUT - LCD tátil - RF868 MHz EW800B3A300: DTM com TA externo - LCD tátil - interface LAN Modbus TCP/IP EW800B3A322: DTM com TA externo - E/S 2 IN / 2 OUT - LCD tátil - Interface Modbus TCP/IP LAN EW800C EW800C3A100: DRM com bobinas Rogowski - LCD tátil - RS485 EW800C3A122: DRM com bobinas Rogowski - E/S 2 IN / 2 OUT - LCD tátil - RS485 EW800C3A200: DRM com bobinas Rogowski - LCD tátil - RF868 MHz EW800C3A222: DRM com bobinas Rogowski - E/S 2 IN / 2 OUT - LCD tátil - RF868 MHz EW800C3A300: DRM com bobinas Rogowski - LCD tátil - interface LAN Modbus TCP/IP EW800C3A322: DRM com bobinas Rogowski - E/S 2 IN / 2 OUT - LCD tátil - Interface Modbus TCP/IP LAN Caraterísticas / especificações técnicas

• Display: LCD gráfico de 256×96 pixels com retroiluminação LED branca; ecrã tátil resistivo.
• Medição de energia: Energia Ativa, Reactiva e Aparente (importada/exportada) por fase e total.
• Parâmetros eléctricos e de potência: Potência Ativa, Reactiva e Aparente; Corrente; Tensão; Fator de Potência; Frequência.
• Análise harmónica: Harmónicos 1º...51º e THD para tensão/corrente.
• Precisão: Energia Ativa Classe 1 (IEC 62053-21); Energia Reativa Classe 2 (IEC 62053-23); Precisão de corrente/tensão ≤ 0,5%.
• Taxa de atualização no display: 1 s.
• Comunicação: RS485 ModBus padrão; opcional Rádio RF868 MHz (200 variantes); opcional Ethernet / Modbus TCP-IP (300 variantes).
• Eu digital: módulo opcional de 2 entradas digitais e 2 saídas digitais (configurável pelo Data Manager).
• Ligações e tipos de entrada: shunts internos (modelos A), TCs externos (modelos B), bobinas Rogowski (modelos C); tensão direta ou através de TP externo (100-115Vac secundário).
• Fonte de alimentação: auto-alimentada (modelos A) ou 100÷230Vac (modelos B e C).
• Montagem: Calha DIN.
• Tamanho da caixa e módulos: Modelo A 7 módulos DIN (126 x 100 x 70 mm); modelos B/C 5 módulos DIN (90 x 96 x 70 mm).
