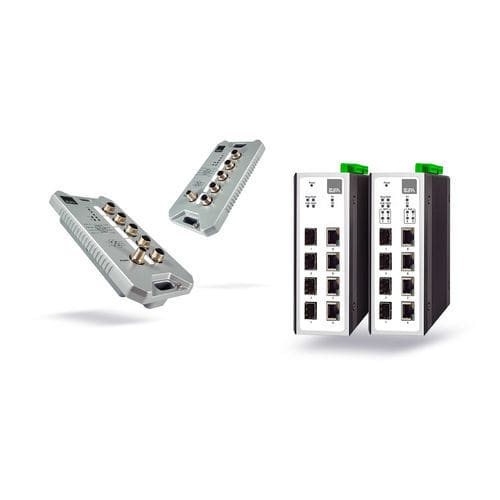

Switch de rede gerenciável HIDRA series

não gerenciável5 portas8 portas

Visão geral
HIDRA SWITCH é uma família de switches Ethernet industriais Layer 2, em versões unmanaged e managed, projetada para montagem em trilho DIN e operação em ambientes severos. Os modelos oferecem 5 ou 8 portas RJ45 Gigabit, amplas faixas de temperatura de operação, opções de alimentação redundante em algumas referências e funcionalidades avançadas de gerenciamento Layer 2 para redes industriais.

Características

• Portas RJ45 10/100/1000 Mbps (Gigabit)
• Entrada de alimentação DC redundante e proteção contra polaridade invertida
• Carcaça metálica slim para montagem DIN‑Rail, proteção IP30
• Ampla faixa de temperatura de operação (modelo dependente: -40°C a 70°C)
• Suporte a VLAN, QoS, STP/RSTP/MSTP e funções avançadas Layer 2

• Suporte a protocolos industriais: Modbus/TCP, Profinet, Ethernet/IP
• Certificações (modelo dependente): CE, UL, FCC, ATEX Zona 2, EN50155
• Conformidade com IEC62443 para cibersegurança
• Disponível em variantes unmanaged e managed

Modelos unmanaged

• HIDRA05UG50000X – 5 x RJ45, 10/100/1000 Mbps, sem PoE, carcaça SECC
• HIDRA08UG80000X – 8 x RJ45, 10/100/1000 Mbps, sem PoE, carcaça em alumínio, redundância disponível

Alimentação (Unmanaged)

• HIDRA05UG50000X: Entrada 12–52 VDC, consumo ≈6 W, conector bornes, proteção contra polaridade invertida
• HIDRA08UG80000X: Entrada 9–48 VDC, consumo ≈4,05 W, bornes 5,08 mm 5 pinos, redundância disponível, proteção contra polaridade invertida

Físico (Unmanaged)

• HIDRA05UG50000X: carcaça SECC, IP30, montagem DIN‑Rail, 32 x 90 x 110 mm, 420 g, LEDs: PWR1/PWR2/Alarm/RJ45 Act‑Link
• HIDRA08UG80000X: carcaça em alumínio, IP30, montagem DIN‑Rail, 45,2 x 90 x 78 mm, 255 g, LEDs: PWR1/PWR2

Ambiental (Unmanaged)

• Temperatura de operação: HIDRA05UG50000X -40°C a 70°C; HIDRA08UG80000X -10°C a 70°C
• Temperatura de armazenamento: -40°C a 85°C
• Humidade: 5%–95% sem condensação (até 55°C)

Segurança / Certificações (Unmanaged)

• HIDRA05UG50000X: UL 61010‑2‑201, UL C1D2; ATEX Zona 2; EN50155 / EN50121‑4 (variantes ferroviárias)
• HIDRA08UG80000X: UL60950‑1 / CSA / CB (IEC62368‑1); FCC Part 15 Classe A; normas EN 55032 / EN 61000; RoHS

Modelos managed

• HIDRA08MG80000X – 8 x portas RJ45 Gigabit, sem SFP, consola RS232 (RJ45), 2 saídas relé, DIP para controlo de anel, botão de reset

Tecnologia / Protocolos (Managed)

• Normas: IEEE 802.3 / 802.3u / 802.3ab / 802.3z
• Controlo Layer 2: IEEE802.3x, 802.1D/802.1w/802.1Q/802.1p, 802.1X, LACP
• Protocolos e serviços: IPv4/IPv6, IGMP v1/2/3, SNMP v1/v2c/v3, SSH/Telnet, DHCP client/relay, HTTP, Syslog, NTP, RMON, LLDP, IEEE1588 PTP, Profinet, Modbus/TCP e diversas funcionalidades de segurança (ACL, DHCP snooping, IP source guard)

Propriedades do switch (Managed)

• Filas de prioridade: 8
• VLANs máximas: 256 (VID 1–4094)
• Tabela MAC: 16K entradas
• Tamanho do buffer de pacotes: 12 Mbit

Alimentação (Managed)

• Tensão de entrada: 9–48 VDC; corrente exemplo 3.0 A @24 V
• Conector de alimentação: bornes 5 pinos removíveis; redundância e proteção contra polaridade invertida suportadas

Físico (Managed)

• Carcaça metálica, IP30, montagem DIN‑Rail
• Dimensões: 60,3 x 137,9 x 164 mm; Peso: 1200 g
• LEDs: PWR1, PWR2, Alarm, Run, Ring, Ring Master, RJ‑45 Link/Speed

Ambiental (Managed)

• Temperatura de operação: 20°C a 70°C
• Temperatura de armazenamento: -40°C a 85°C
• Humidade: 5%–95% sem condensação (até 55°C)

Certificações / Segurança (Managed)

• Segurança: UL60950‑1 / CSA / CB (IEC/EN62368‑1 & IEC/EN60950‑1)
• EMC: FCC Part 15 Classe A; EN 61000‑6‑4 / EN 61000‑6‑2; testes IEC 61000‑4‑x; RoHS

Especificações técnicas

• Família de produto: HIDRA SWITCH – switches industriais Layer 2 unmanaged e managed
• Portas: 5 ou 8 x RJ45 conforme modelo; Gigabit em RJ45
• PoE: não suportado nos modelos listados
• Faixas de alimentação: 12–52 VDC (HIDRA05UG50000X); 9–48 VDC (HIDRA08UG80000X / HIDRA08MG80000X)
• Montagem: DIN‑Rail; Proteção: IP30; Carcaças: SECC / alumínio / metal
• Temperaturas: operação conforme modelo até -40°C a 70°C; armazenamento -40°C a 85°C
• Normas: família IEEE 802.x, VLAN, flow control; Certificações: CE/EMC, UL, FCC, ATEX (modelo dependente); RoHS
• Funções avançadas (managed): VLAN, STP/RSTP/MSTP, QoS, ACL, SNMP v1/v2c/v3, IPv6, LLDP, IEEE1588 PTP, 802.1X, perfis de automação Profinet/Modbus/TCP
