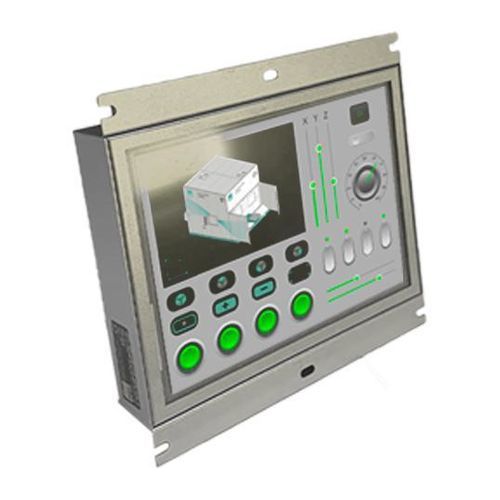

IHM com tela sensível ao toque capacitiva

em caixa aberta1024 x 600ARM® Cortex®-A55 Quad-core

Visão geral do produto
HMI Web embutido em configuração open frame para integração em painéis e aplicações OEM. A placa eletrônica é montada diretamente na parte traseira do display 7" TFT (1024 x 600) e fixada na estrutura mecânica, facilitando a integração em gabinetes e painéis de comando existentes. Sistema baseado em Linux Debian 11 com Kreo HMI Control panel e Chromium para exibição de aplicações.

Características principais

• Ecrã: 7" TFT, 1024 x 600, 16M cores, retroiluminação LED
• Touch: ecrã tátil capacitivo
• Processador: RK35568 (Quad-core Cortex-A55)
• Memória e armazenamento: 4 GB DDR4, 16 GB eMMC
• Conetividade: 1×1Gb + 1×100Mb Ethernet, Wi‑Fi 2.4/5 GHz (modo cliente), 1x RS232/RS485, 1x USB3.0 + 1x USB2.0
• Alimentação: 12–32 V DC, consumo típico 10 W
• Chassis / Moldura: Alumínio; formato open-frame para montagem em painel
• Condições operacionais: 0 … +50 °C; armazenamento -20 … +60 °C; humidade <90% sem condensação

Aplicações
Projetado para automação industrial, painéis de controlo de máquinas, interfaces operador e integração OEM onde é necessário um HMI Web compacto em open-frame. Adequado para retrofit e gabinetes personalizados.

Instalação e manutenção

• Design open-frame que permite instalação fácil em painéis existentes ou frontais personalizados
• Placa eletrónica fixada na traseira do display para pegada compacta
• Baixo consumo e faixa operacional industrial que facilitam a integração
• Stack de software baseado em Linux Debian 11 com Chromium e Kreo HMI Control panel para rápida implementação

Especificações técnicas

• S.O.: Linux Debian 11
• Kreo HMI Control panel
• Software de aplicação: Chromium
• Tamanho do ecrã: 7" (1024 x 600)
• Tecnologia do ecrã: TFT
• Retroiluminação: LED
• Cores: 16M
• Tecnologia tátil: capacitiva
• Moldura / Chassis: Alumínio
• Processador: RK35568 (Quad-core Cortex-A55)
• RAM: 4 GB DDR4
• Armazenamento: 16 GB eMMC
• Ethernet: 1×1Gb + 1×100Mb
• WiFi: 2.4 / 5 GHz (modo cliente)
• Porta COM: 1× RS232/RS485
• USB: 1× USB3.0 + 1× USB2.0
• Alimentação (Vdc): 12–32 V DC
• Consumo (W): 10 W
• Temperatura de funcionamento (°C): 0 … +50 °C
• Temperatura de armazenamento (°C): -20 … +60 °C
• Humidade: <90% (sem condensação)
• Dimensões externas (L/A/P) (mm): 200 x 110 x 28.35
• Peso (kg): 2 kg
