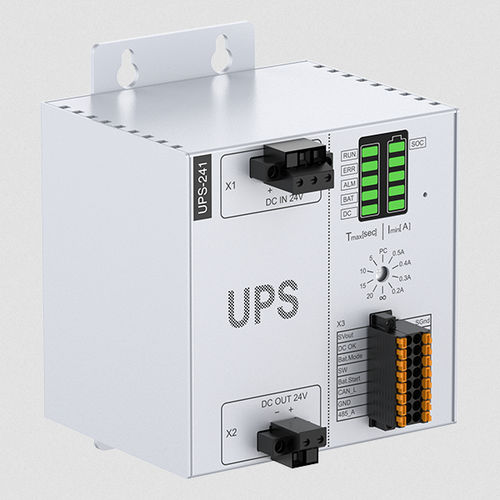

Controlador de automação programável compacto UPS-241

em trilho DINRS485para barramento CAN

Detalhes do produto
O UPS-241 é uma solução de energia de backup inteligente projetada para ambientes industriais exigentes. Sua missão principal é alternar sem interrupções e fornecer continuamente energia estável de 24V para seus equipamentos críticos (como PLCs, HMIs, servomotores, instrumentos, etc.) durante falhas de energia externas inesperadas. Crucialmente, ele entrega simultaneamente sinais precisos de status de energia e fornece uma janela de tempo de backup vital. Isso garante que seu equipamento tenha tempo suficiente para salvar com segurança os dados críticos do processo e executar procedimentos de desligamento ordenados, prevenindo efetivamente os riscos de perda de dados, falhas do sistema ou danos ao hardware devido a uma perda de energia inesperada, minimizando as perdas por tempo de inatividade não planejado.

Profissional, Confiável, Desempenho Superior
O UPS-241 integra componentes de proteção de grau industrial e chips de gerenciamento de energia avançados, utilizando supercapacitores de alto desempenho como seu núcleo de armazenamento de energia. Esta combinação oferece vantagens significativas: tamanho compacto para fácil integração em gabinetes de controle industrial com espaço limitado; confiabilidade excepcional resistente a ciclos frequentes de carga/descarga e condições adversas; ondulação de saída extremamente baixa garantindo operação estável dos equipamentos alimentados, capacidade superior de anti-interferência para desempenho consistente em ambientes eletromagnéticos complexos. A solução de supercapacitor também oferece vida útil ultra longa (muito superior às baterias tradicionais), reduzindo significativamente os custos de manutenção a longo prazo.

Interfaces Ricas, Status Controlável
Além da robusta proteção de energia, o UPS-241 possui abundantes interfaces I/O e suporta nativamente os protocolos de comunicação padrão Modbus RTU e CAN 2.0B. Isso permite uma integração perfeita em suas redes de controle industrial existentes. Você pode monitorar seu status em tempo real (por exemplo, nível de armazenamento de energia, tensão/corrente de entrada/saída), configurar parâmetros remotamente e acionar precisamente a lógica de proteção para os equipamentos alimentados. Seu tempo de backup se adapta à maioria dos equipamentos industriais (por exemplo, 110s a 24W de carga, 20s a 120W de carga) combinado com capacidade de recarga rápida (50s para capacidade total), dando-lhe confiança na duração do backup para lidar efetivamente com emergências. A capacidade interna substancial de 2520Ws do supercapacitor fornece uma base energética sólida.

Robusto e Confiável
Foi testado de acordo com os padrões IEC 60068-2-64 e IEC 60068-2-27, incluindo testes de vibração aleatória e testes de impacto mecânico. Esses testes mostram que o dispositivo pode suportar muito bem vibrações e choques. Além disso, possui certificação CE e FCC Classe A, o que significa que oferece excelente desempenho em termos de compatibilidade eletromagnética e segurança. Tudo isso o torna perfeito para automação industrial e ambientes difíceis.

Características

• Supercapacitor embutido
• Suporte RS485, CAN2.0B
• Suporte a feedback de estado IO
• Entrada DC24V, proteção contra sobretensão e polaridade reversa
• Instalação montada na parede ou em trilho DIN (Opcional)
• Suporta ambiente de trabalho de ampla temperatura -20~60℃

Especificações

• Entrada DC
  • Tensão de entrada: 24VDC -15% / +20%
  • Corrente Máxima: 12A
  • Proteção de entrada: Proteção contra sobretensão e polaridade reversa
• Saída DC
  • Modo de descarga: 24V DC
  • Corrente Máxima: 6A
  • Proteção de saída: Proteção contra curto-circuito e sobrecorrente
• Comunicações
  • RS485: 1 x RS485 Modbus RTU, Máx. 115.2Kbit/s
  • CAN2.0B: 1 x CAN BUS 2.0B, Máx. 1Mbit/s
• Interfaces IO
  • LED: 5 x LEDs, RUN(verde), ERR(vermelho), ALM(laranja), BAT(verde), DC(verde); 1 x SOC
  • Código rotativo: Seleção de modo
  • DC OK: Status da fonte de alimentação DC, saída de relé normalmente aberta
  • Bat.Mode: Modo alimentado por bateria, saída NPN
  • Bat.Ready: Estado de carga completa da bateria, saída de tipo NPN
  • SW: Sinal de saída (ativo baixo) para controle de desligamento/ligação do sistema
  • Remote: Saída de ligação/desligamento remoto, saída de tipo NPN
  • Bat.Start: Saída forçada da bateria, entrada de tipo NPN
  • Dev.Psts: Status de funcionamento do equipamento receptor de energia, entrada NPN
• Supercapacitor
  • Capacitor: 4 x 200F-2400Ws
  • Tempo de carga: 50s
  • Tempo de descarga: 40s/60W ou 20s/120W
• Mecânico
  • Dimensões: 100x100x80mm (3.9x3.9x3.1in)
  • Peso Líquido: 0.85kg (1.88lb)
  • Estrutura: Estilo de fixação na parede ou em trilho DIN
• Ambiente
  • Temperatura de trabalho: -20~60℃ (-4~140℉)
  • Temperatura de armazenamento: -40~80℃ (-40~176℉)
  • Umidade relativa: 5~95% (Não condensante)
  • EMC: CE/FCC Classe A
