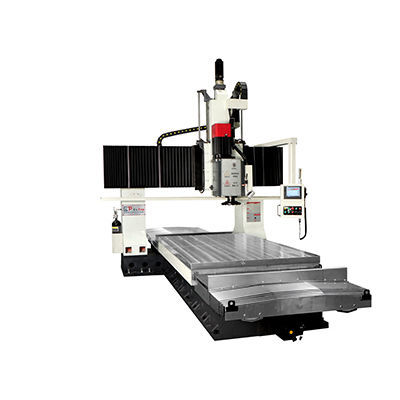

Fresadora CNC de 3 eixos VM-1520NC

verticalpara açopara ferro fundido

Visão geral do produto
Fresadora vertical CNC de coluna dupla concebida para fresamento de face e lateral. O controlo CNC de uma só operação permite posicionamento automático da zona de carregamento da peça, medição automática e processamento simultâneo para reduzir tempos mortos manuais. Controlador FANUC opcional. Duas fuso-caixas de velocidades para operações de fresamento de face e lateral, garantindo precisão dimensional e planicidade.

Fotos do produto e parâmetros técnicos principais
Fornecem-se imagens e vistas esquemáticas da série VM que mostram o layout da máquina, áreas de acesso e as principais dimensões e parâmetros.

Especificações

• Modelo: Fresadora vertical CNC de precisão de coluna dupla — VM-1420NC (relacionados: VM-1520NC, VM-1320NCS)
• Tamanho máximo de fresamento de face: 1200 × 2500 mm
• Tamanho máximo de fresamento lateral: 1200 × 2000 mm
• Mesa líquida / mesa eletropermanente: 1200 × 2000 mm
• Peso máximo de carga: 6000 kg
• Fuso cabeça vertical: 11 kW — cone BT50 (7:24) — velocidade do eixo principal 50–500 rpm — diâmetro de corte 250 mm
• Cabeça de fresagem lateral (caixa de engrenagens/manual): potência do fuso 22 kW — cone BT50 (7:24) — velocidades: 75 / 115 / 165 / 240 / 345 / 505 rpm — diâmetro de corte 250 mm
• Velocidades de deslocamento X / Y / Z: 0–8000 mm/min
• Motores eixos X / Y / Z: 3 / 3 / 3 kW
• Dimensões da máquina (C×L×A): 5700 × 3300 × 2100 mm — peso: aprox. 13.000 kg

Configuração

• Principal: Fresadora vertical CNC de coluna dupla para fresagem de face e lateral; controlador NC Mitsubishi E80 (opção FANUC); duas caixas de engrenagens; referências na página: VM-1320NCS / VM-1520NC
• Itens padrão de configuração: mesa eletropermanente; limpeza automática tipo parafuso; conjunto de ferramentas e carrinho; envoltória em chapa semi-fechada; arrefecimento por ar para quadro elétrico; medição automática da peça; sistema de corte automático; sistema pneumático com sopro e medição automática; iluminação de trabalho; indicador de estado; sistema de contrapeso por azoto; interface homem-máquina com proteção automática, diagnóstico e visualização

Acessórios

• Cortador de face 200 mm — 2 conjuntos
• Transformador (380 V para 220 V) — 1 conjunto

Características técnicas / especificações

• Família de modelos: série VM — referência comercial VM-1420NC
• Capacidade de fresagem de face: 1200 × 2500 mm
• Capacidade de fresagem lateral: 1200 × 2000 mm
• Tamanho e tipo de mesa: 1200 × 2000 mm, eletropermanente
• Peso máximo de carga: 6000 kg
• Cones de fuso: BT50 (7:24) em ambas as cabeças
• Intervalo de velocidade do eixo principal: 50–500 rpm; velocidades do fuso lateral: 75 / 115 / 165 / 240 / 345 / 505 rpm
• Diâmetro de corte (ambas as cabeças): 250 mm
• Velocidades de avanço X/Y/Z: 0–8000 mm/min
• Potência dos motores dos eixos: 3 kW por eixo
• Tamanho total: 5700 × 3300 × 2100 mm; peso da máquina ≈ 13.000 kg
