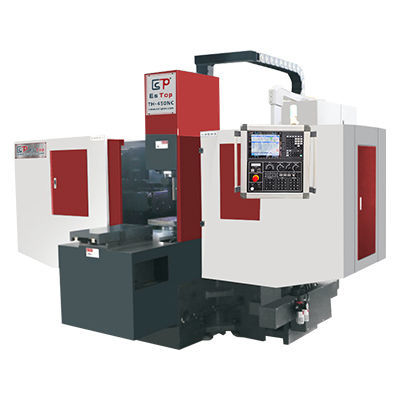

Fresadora CNC de 4 eixos TH-430NC

horizontalpara açopara alumínio

Product
A fresadora dúplex ESTOP TH-430NC é uma solução CNC de dupla cabeça projetada para usinagem metálica de alta precisão em formatos médios a grandes. A máquina permite operação simultânea ou independente dos dois fusos para aumentar a produtividade e a flexibilidade do processo.

Destaques

• Modelo: TH-430NC
• Tipo de produto: fresadora CNC dupla cabeça / dúplex
• Eixos de controlo: 4
• Dois fusos horizontais: 2×7,5 kW, cone NT50
• Dimensões da mesa: 330×330 mm, carga máx. 400 kg
• Intervalo largura de corte: 15–350 mm; diâmetro máximo de corte 200 mm
• Componentes de alta precisão: HIWIN, Mitsubishi, FAG, POSA

Especificações

• Número de eixos de controlo: 4
• Capacidade de corte (mm): 2×2.0
• Largura de corte (mm): 15–350
• Dimensões da mesa (mm): 330×330
• Carga máxima (kg): 400
• Velocidade do fuso (variável): 50–500 rpm
• Potência do fuso (kW): 2×7,5
• Cone do fuso: NT50
• Diâmetro de corte (mm): 200
• Potência motor eixos X/Y/Z (kW): 1,8/1,8/1,8
• Velocidade máxima de avanço X/Y/Z (m/min): 8000/8000/8000
• Velocidade máxima de corte X/Y/Z: 6000/6000/6000
• Quadratura (mm/300 mm): 0,02
• Precisão dimensional (mm/300 mm): 0,02
• Tanque óleo hidráulico (L): 60
• Tanque óleo lubrificação (L): 3
• Alimentação: AC380V/220, 30 KVA
• Peso líquido máquina (kg): 6000

Principais componentes

• Fuso de esferas da mesa — Quantidade: 3 — Origem: Taiwan HIWIN — Observação: transmissão estável, alta precisão, resistente ao desgaste
• Viga guia — Quantidade: 3 — Origem: trilho endurecido por alta frequência — Observação: alta capacidade de carga, adequado para corte pesado
• Fuso principal (horizontal) — Quantidade: 2 — Origem: Taiwan POSA — Observação: baixo ruído, alta resistência
• Proteção flexível de chapa inoxidável da mesa — Quantidade: 2 — Origem: local — Observação: à prova de poeira, protege guia e fuso de esferas
• Base fundida — Quantidade: 1 — Material: HT150 — Observação: boa estabilidade e resistência ao desgaste
• Unidade de lubrificação automática — Quantidade: 3 — Origem: local — Observação: lubrificação eletrônica programada
• Linha de óleo — Quantidade: 3 — Origem: local — Observação: tubo de cobre
• Rolamentos — Origem: Germany FAG — Observação: precisão de nível mundial
• Sistema CNC — Quantidade: 1 — Origem: Japan Mitsubishi — Observação: controlo de alta precisão
• Servomotores — Quantidade: 3 — Origem: Japan Mitsubishi
• Mesa rotativa de alta precisão — Quantidade: 1 — Origem: Taiwan Central Star — Observação: alta precisão
• Motores de fuso — Quantidade: 2 — Origem: CTB — Observação: desempenho multivelocidade
• Contator AC — Origem: Taiwan TECO
• Relé — Origem: Japan OMRON

Aplicações

• Adequada para usinagem de precisão de peças metálicas, componentes de moldes, peças estruturais e produção em série que exija operações de dupla cabeça
• Utilizada nos setores automotivo, máquinas em geral, moldes e oficinas de metalurgia
