Software de análise de harmônicos

de teste

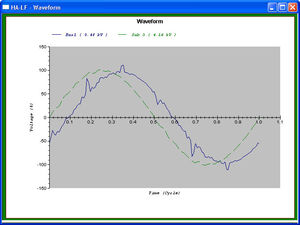

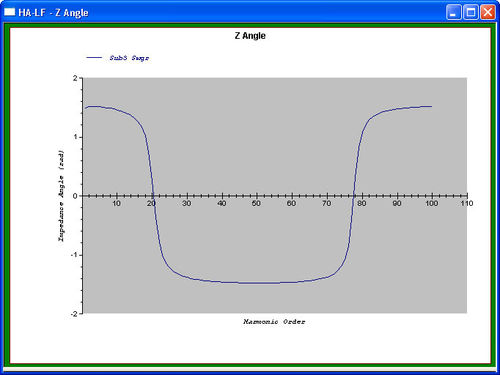

“ Uma preocupação especial com harmônicos é a condição da ressonância no sistema de energia. Devido à existência de componentes indutivos e de componentes capacitivos no sistema, em determinadas frequências, as condições da ressonância puderam ocorrer em alguns ônibus. Se a ressonância ocorre em um ônibus onde uma corrente do harmônico esteja injetada no sistema, uma condição da sobretensão será observada. O módulo de varredura da frequência de ETAP é a melhor ferramenta para investigar o problema da ressonância do sistema. Calcula e traça as magnitudes e os ângulos de fase do ônibus que conduzem a impedância do ponto sobre uma escala de frequência especificada pelo usuário; assim, toda a condição paralela da ressonância e sua frequência da ressonância podem claramente ser identificadas. O estudo da varredura da frequência do harmônico igualmente permite que os usuários ajustem seus parâmetros do filtro do harmônico e testem os resultados finais. No módulo de varredura da frequência do harmônico, a escala de frequência para a exploração é definida pelo usuário, que parte da frequência fundamental e pode ir tão altamente como as necessidades de usuário. Os resultados do estudo da varredura da frequência do harmônico são relatados nos relatórios que inclui os dados de entrada do sistema, e em um ônibus da lista da tabelação que conduz impedâncias do ponto. A mesma informação tabulada é dada igualmente na um-linha diagrama, assim como em um lote format. \ /html”
