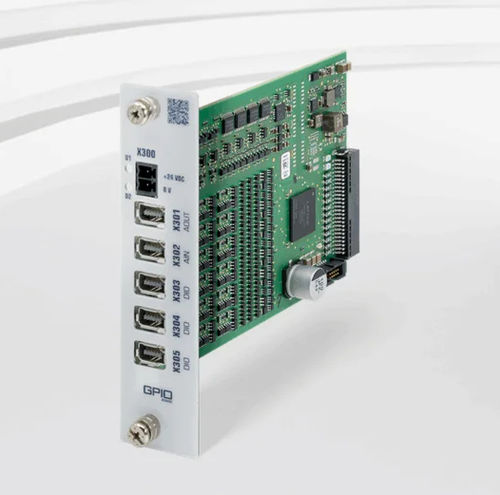

Controlador de movimento multieixos GPIO

analógicoEthernetdigital

Amplie os controladores de posição ACCURET+ com E/S adicionais para interações rápidas, configuráveis e em tempo real com o processo da máquina. A placa opcional GPIO cria uma ponte direta entre os dispositivos externos (câmara, laser, etc.) e o núcleo de controlo, eliminando a latência, os atrasos do barramento e os erros de sincronização que os módulos de E/S típicos introduziriam. A placa opcional GPIO acrescenta uma capacidade de E/S rápida e flexível diretamente no interior do controlador de posição ACCURET+. Instalada na ranhura opcional do controlador, aumenta consideravelmente a funcionalidade, exigindo apenas 25 mm de espaço adicional no bastidor. Dentro deste espaço compacto, a ETEL incluiu dezoito E/S digitais configuráveis (direção e tensão selecionáveis: 3,3, 5 ou 24 VDC), quatro entradas analógicas e quatro saídas analógicas (±20 V, 16 bits). Isto permite uma integração perfeita de uma vasta gama de sensores externos ou accionadores de processos. Um conceito de conetividade redesenhado com conectores industriais robustos acrescenta uma vantagem prática e centrada no utilizador que os instaladores e integradores irão apreciar. Cabos separados e dedicados para canais digitais e analógicos tornam a cablagem mais limpa, mais segura e mais modular. Acima de tudo, o verdadeiro valor da placa opcional GPIO reside no facto de estar mecânica e eletricamente integrada no controlador ACCURET+. Os sinais são amostrados e actualizados à mesma frequência de 20 kHz que o circuito de posição, permitindo uma verdadeira reação em circuito para para eventos críticos em termos de tempo, como o disparo da câmara ou a ativação do laser. Caraterísticas 18 E/S digitais configuráveis, selecionáveis individualmente como entrada ou saída Níveis de tensão de E/S digitais configuráveis por bancos de 3 E/S: 3.3, 5 ou 24 VDC
