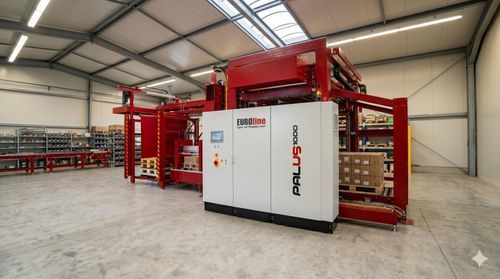

Paletizador camada por camada Palus 1000

pela parte superiormotorizadototalmente automático

Visão geral
Paletizador universal disponível como paletizador por camadas ou paletizador de placa deslizante com alimentação superior de produto para paletização totalmente automática e de alto rendimento de caixas, bandejas, latas, contentores, sacos e produtos semelhantes.

Descrição funcional
Os produtos entram no paletizador em uma ou várias pistas, são separados, contados e, se necessário, rodados 90°. Os espaçadores de barreira são ativados pelo programa conforme necessário. As camadas são formadas empurrando sequencialmente as filas; a camada completa é então transferida sobre o palete, o tapete de rolos ou a placa de camada avança e a camada é colocada no palete. Quando o palete está totalmente carregado, é descarregado para recolha.

Principais características

• Construção em aço universal, totalmente coberta para proteção contra sujidade
• Controlo Siemens com grande ecrã tátil a cores, fácil para o operador
• Centragem motorizada da camada em todos os lados com sensores de medição para posicionamento preciso
• Monitorização automática das funções críticas para elevada fiabilidade do processo
• Posicionamento preciso dos contentores através de tecnologia de acionamento servo
• Compatível com paletes Euro, industriais, Düsseldorf e CHEP
• Acionamentos energeticamente eficientes para reduzir o consumo
• Padrões de embalagem editáveis pelo operador para flexibilidade
• Baixa necessidade de manutenção
• Unidade de camada intermédia opcional sob a placa de camada para colocação simultânea da camada intermédia e preparação da próxima camada
• Alimentação automática de paletes vazias a partir do armazém do cliente ou magazine de paletes integrado e ajustável (opcional)

Dados técnicos chave (resumo)

• Dimensões do palete: 600×800 a 1200×1200 mm
• Rendimento: até 6800 contentores/h (dependendo do tipo de contentor e padrão de embalagem)
• Altura de empilhamento (texto): até 2400 mm; Altura máxima de empilhamento (tabela técnica): 2000 mm
• Altura de alimentação: 2400–2800 mm
• Altura de enchimento do magazine de camadas intermédias: 1300 mm
• Capacidade do magazine de paletes vazias (opcional): 25 paletes
• Altura do transportador (padrão): 450 mm
• Aplicador de folhas: 2 estruturas de sucção com 12 ventosas cada
• Ar comprimido: 6–7 bar
• Tensão de alimentação: 3 × 400 V, 50 Hz
• Consumo máximo de corrente: 36 A

Tabela técnica (seleção)
Rendimento máximo | [contentores/h] | Até 6800 (dependendo do tamanho do contentor e padrão de embalagem)
Padrões de embalagem | | variáveis
Tipos de paletes (padrão) | | Euro, industriais, 2 × 1/2 Euro
Altura máxima de empilhamento | [mm] | 2000
Altura do transportador (padrão) | [mm] | 450
Magazine de paletes vazias (opcional) | [capacidade] | 25
Altura de alimentação | [mm] | 2400–2800
Altura de enchimento do magazine de camadas intermédias | [mm] | 1300
Número de ventosas no aplicador de folhas | | 2 estruturas de sucção com 12 ventosas cada
Ar comprimido | [bar] | 6–7
Tensão de alimentação | [V] | 3 × 400, 50 Hz
Consumo máximo de corrente | [A] | 36

Especificações técnicas

• Nome do modelo: Palus 1000
• Tipo: Sistema paletizador universal (paletizador por camadas ou paletizador de placa deslizante)
• Dimensões de palete suportadas: 600×800 a 1200×1200 mm
• Vazão: até 6800 contentores/h (dependendo do tamanho do contentor e padrão de embalagem)
• Altura de alimentação: 2400–2800 mm
• Capacidade de empilhamento: o texto indica até 2400 mm; a tabela técnica indica máximo 2000 mm
• Magazine de paletes vazias: opcional, capacidade 25 paletes
• Altura de enchimento do magazine de camadas intermédias: 1300 mm
• Altura do transportador (padrão): 450 mm
• Aplicador de folhas: 2 estruturas de sucção com 12 ventosas cada
• Requisito de ar comprimido: 6–7 bar
• Elétrico: 3 × 400 V, 50 Hz; consumo máximo 36 A
