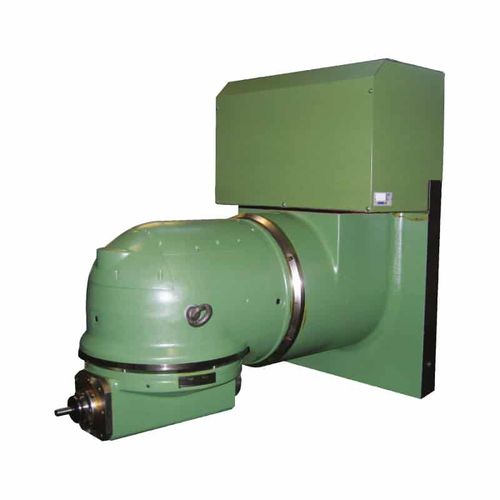

Cabeçote angular para dispositivo de usinagem TX2 HT
Guardar nos favoritos
Comparar
Características
- Aplicações
- para dispositivo de usinagem
- Potência
37 kW
(50,31 hp)- Velocidade de rotação
3.000 rpm
(18.849,56 rad.min-1)- Torque
1.500 Nm
(1.106,34 ft.lb)
Descrição
Tipo ortogonal TX2 HT
Cabeça ortogonal com 2 eixos de indexação. Rotação dos eixos através do fuso da máquina
Informações complementares
Cone da ferramenta [rif]
BT 50, ISO50
Força de bloqueio da placa [N]
20000
Distância entre o nariz do fuso e o ponto de rotação [mm]
250
Potência [Kw]
37
Velocidade máxima [rpm]
3000
Binário máximo no parafuso [Nm]
1500
Passo de indexação da coroa Hirth Asse "A"
2,5°
passo de indexação do eixo "C" com acoplamento Hirth
2,5°
Acoplamento Hirth para os eixos \"A\" e \"C\"
Z.144
Peso [Kg]
600
---
