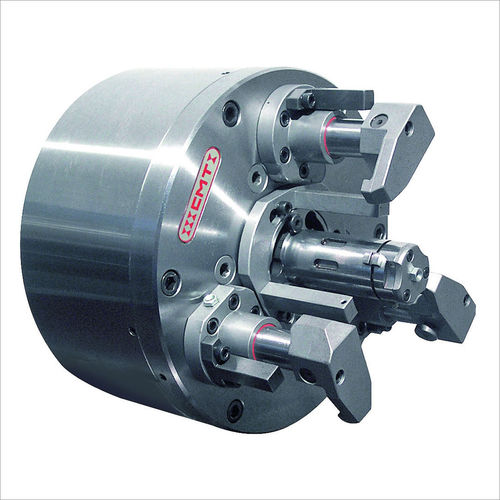

Sistema de aperto mecânico

para peças a usinarautomáticode centragem

Sistema de fixação especial de centragem e agitação para máquinas CNC de torneamento-fresagem-retificação adequadas para carregamento automático Fixação de centragem no furo e no estribo Sistema de deteção de peças PEL Expansor de curso longo. 7 mm de diâmetro Precisão de repetibilidade inferior a 0,005 mm Troca rápida de centragem Estribos de troca rápida Sistema acionado por cilindro duplo Alta velocidade de rotação Descrição do mandril O sistema é composto por 2 mecanismos independentes. O primeiro movimenta o expansor central com um curso de 7 mm de diâmetro, centrando a peça a partir do interior. O segundo está ligado a uma placa móvel que acciona 3 veios rotativos e de agitação. Estes fixam a peça de trabalho, garantindo a sua rigidez durante a maquinação. Ambos os sistemas são acionados por um cilindro duplo. Existe um sistema de deteção PEL que verifica o posicionamento correto da peça pelo robot. A mudança de tipo de peça é muito rápida graças aos sistemas de acoplamento rápido de diferentes componentes.
