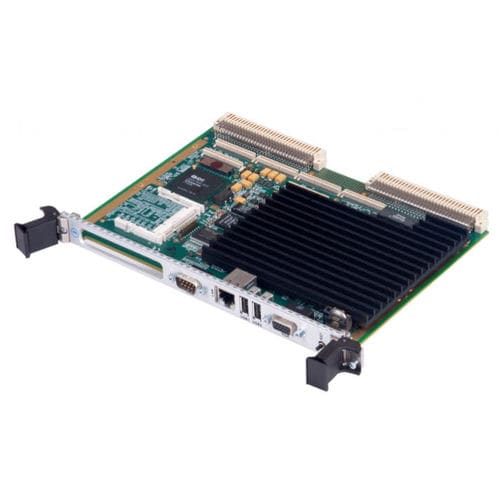

Computador de placa única VME CPU-71-16

Intel® Core i7Sandy Bridge6U

O CPU-71-16 é um computador de placa única (SBC) de alto desempenho baseado no fator de forma VMEbus 6U. O CPU-71-16 é oferecido em variantes refrigeradas por convecção e robustas refrigeradas por condução, atendendo às necessidades de inúmeras aplicações comerciais e militares que exigem máxima potência de processamento, baixo consumo de energia e pequeno espaço físico No coração da CPU-71-16 há um processador Intel de segunda geração Core i7 ULV Sandy Bridge e um hub de controlador de plataforma QM67 Cougar Point Platform Controller Hub (PCH). Estes dois dispositivos formam a espinha dorsal de processamento central do projeto. Com um controlador de memória de canal duplo integrado no processador, o CPU-71-16 suporta até 8 GB de DDR3 SDRAM rodando em até 1333MHz. A CPU-71-16 suporta dois PMC e um XMC opcional: o XMC de bordo é conectado à CPU Core i7 por um PCIe x8 (Gen 2); os dois PMCs são implementados com um PCIe para PCIe bridge conectado ao QM67 PCH com um link PCIe x1. A interface VME para o backplane é implementada com o controlador de interface Universe IID PCI-VMEbus. O CPU-71-16 oferece tanto o painel frontal quanto as portas Ethernet P2/P0: um controlador Ethernet Intel 82579 10/100/1000BaseT é roteado para uma interface RJ45 no acesso ao painel frontal, enquanto um 82571EB dual 10/100/1000 BaseT, fornece duas portas Ethernet Gigabit adicionais roteadas para P2 ou P0 em conformidade com a rede backplane Ethernet VITA 31.1. Três portas RS-232 e uma porta LPT1 também são roteadas para P2. A CPU-71-16 suporta placa CFast (SATA) integrada para armazenamento inicializável. Também estão disponíveis versões com resfriamento por condução e temperatura estendida.
