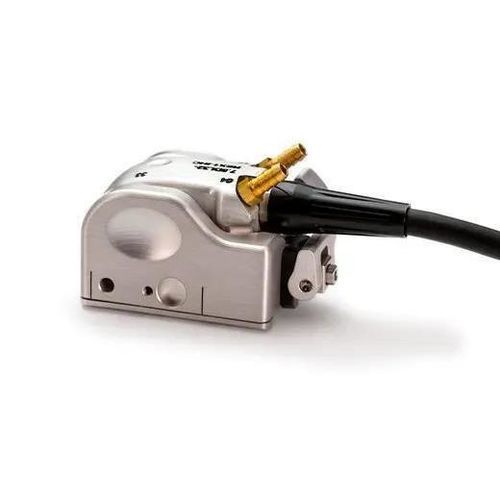

Sonda com relação de fase

de detecção de corrosãopara inspeção

A sonda Dual Linear Array™ para inspeção de corrosão possui muitas vantagens em relação aos transdutores de elemento duplo de ultrassom convencional. Esta solução Phased Array melhora a produtividade por intermédio de recursos como feixe com maior cobertura, maior velocidade de rastreamento e imagem de C-scan com um aumento da densidade de pontos de dados. A técnica pitch-catch utilizada nesta nova sonda oferece melhor resolução de superfície próxima e detecção de erosão em aplicações de sondagem de corrosão que a técnica pulso-eco Phased Array, aumentando a probabilidade de detecção de afilamento da espessura da parede.  Graças às novas características, como a irrigação embutida, a linha de atraso substituível pode ser corrigida para melhor se adaptar à curvatura do tubo, a sonda DLA para corrosão também pode ser usada para realizar inspeções automáticas. Recursos das sondas • Detecta defeitos 1 mm abaixo da superfície • Economia com a substituição da linha de atraso • Irrigação integrada • Opção de alta temperatura para rastrear superfícies quentes • Feixe com cobertura de 30 mm de largura • Sistema rápido e versátil de ajuste que se adapta a diâmetros de 4 pol. (plano) • Placas revestidas de carboneto protegem o calço • Profundidade típica de inspeção de 1 mm a 80 mm em aço carbono • Arquivos de configuração OmniScan (MX, MX2 e SX) no pen drive Recursos do software OmniScan • Visualização de imagem lateral, superior e inferior (B-scan, D-scan e C-scan) • Armazenamento completo de A-scan de alta resolução • Duas portas de detecção configuráveis • Análise offline em um detector de defeitos OmniScan ou em um computador com software OmniPC™
