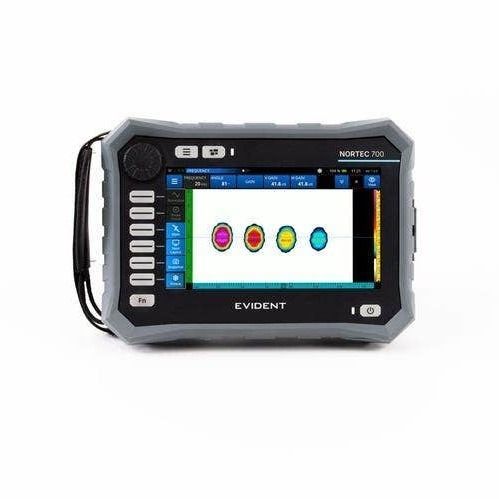

Detector de falhas por imagiologia NORTEC™700

por correntes de Focaultpara CNDportátil

Visão geral
O NORTEC 700 é um detector de defeitos por correntes de Foucault que integra ECT convencional e ECA avançado numa única unidade. Projetado para inspeções exigentes em aeronáutica, defesa e ensaios industriais, suporta inspeção de orifícios para parafusos, operação em dupla frequência e imagem por matriz, simplificando a configuração e a operação em campo.

Modelos

• N700: Correntes de Foucault convencionais (ECT) para inspeções monofrequência de superfície e zonas próximas.
• N700D: Adiciona operação em dupla frequência e funcionalidades avançadas para inspeção de orifícios.
• N700i: Integra ECT e ECA avançado com deteção automática de camadas e visualizador de defeitos.

Principais características

• Plataforma única ECT/ECA com predefinições inteligentes por aplicação para configurações repetíveis.
• Controlo híbrido (teclas físicas + ecrã tátil) para operação rápida em campo.
• Suporte a sondas ECA de nova geração (até 256 canais) e capacidade de array até 128 intervalos temporais.
• Ferramentas de inspeção de orifícios: Freeze Mode, deteção automática de camadas e Defect Viewer (N700i).
• Taxa de amostragem elevada e opções de filtros flexíveis para inspeções com scanner ou manuais.
• Construção robusta com classificação IP65 e testes mecânicos tipo MIL para fiabilidade no campo.

Sondas de próxima geração
O suporte a sondas ECA proporciona melhor repetibilidade, qualidade de sinal uniforme entre sondas e calibração simplificada. Modelos array gerem elevado número de canais para imagens detalhadas.

Inspeção de orifícios e deteção de camadas
A deteção automática de camadas e o modo Freeze reduzem falsos positivos em inspeções de orifícios e multilayers. O Defect Viewer sobrepõe imagens do scanner para localização precisa de indicações associadas a fixações.

Conectores e suporte de sondas
Interfaces padrão: conector LEMO® de 16 pinos (compatível POWERLINK™), conector BNC ECT com balanceamento interno automático, conector ECA e conector I/O para integração de sistemas. Reconhecimento automático de sondas e predefinições aceleram a implementação em campo.

Ecrã e opções de visualização
Ecrã de 7" de alta luminosidade com mapeamento de cores melhorado e layouts selecionáveis: plano de impedância simples/duplo, sweep (strip chart), vista 1:1, C-scan, C-scan waterfall, ecrã dividido e vista all-in-one com até três traçados configuráveis.

Integração e fiabilidade
O NORTEC 700 integra-se em sistemas de inspeção e suporta controlo remoto via software PC, portas USB‑C e Wi‑Fi/Bluetooth opcionais. Atributos principais: IP65, -10 °C a 50 °C operacional, 64 GB armazenamento interno, até 30 kHz taxa de amostragem, resolução de 32 bits e três alarmes independentes.

Aplicações

• Aeronáutica: inspeções de superfície, rodas e orifícios para parafusos para MRO e OEM.
• Defesa: inspeções de fixações e estruturas em campo.
• Inspeção industrial: soldadura, permutadores/tubos, superfícies e controlo de corrosão.

Especificações técnicas

• Dimensões: 230,7 mm × 166,9 mm × 71,9 mm
• Peso: 1,79 kg (com bateria de iões de lítio)
• Grau de proteção: IP65
• Bateria: 600-BAT-L-2 (Li‑ion), autonomia ≥ 8 h (ECT padrão)
• Temperatura operacional: -10 °C a 50 °C (80% UR)
• Ecrã: 7" TFT LCD (154,2 mm × 85,9 mm, diag. 177,8 mm)
• Alimentação: 24 VDC (60 W)
• Armazenamento interno: 64 GB
• Intervalo de frequências: 5 Hz – 12,5 MHz
• Ganho: 0–100 dB (passo 1 dB)
• Capacidade array: até 128 intervalos; suporte de sondas até 256 canais
• Taxa de amostragem: até 30 kHz; resolução de dados: 32 bits
• Conectividade: USB‑C, Wi‑Fi/Bluetooth (opcionais), LEMO I/O 19 pinos
• Robustez: testes de queda, choque e vibração conforme métodos MIL
