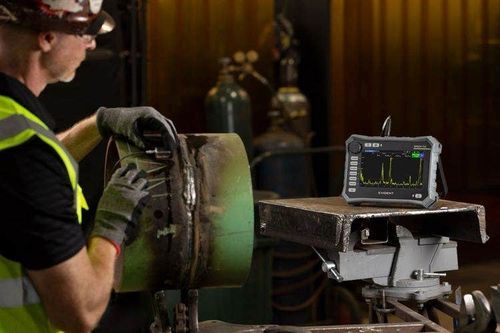

Detector de falhas por ultrassom convencional EPOCH™ 700

para CNDportátildigital

Descrição curta
O EPOCH™ 700 é um detector de defeitos por ultrassom convencional que combina digitalização A-scan de 24 bits, ecrã tátil moderno, manípulo de ajuste dedicado e botões de acesso direto. Projetado para inspeções em campo, suporta ficheiros .nde abertos e gravação A-scan a bordo para registos de inspeção digitais verificáveis.

Visão geral
O equipamento fornece aquisição de sinal de alta resolução e dados nítidos mesmo em ambientes com elevado ruído. A interface híbrida (ecrã tátil + manípulo + botões físicos) permite operação eficiente com luvas e em condições adversas. O suporte .nde e os relatórios integrados facilitam a transferência e a rastreabilidade dos dados.

Capacidades principais

• Digitalização A-scan de 24 bits com mínimo de 1024 amostras por A-scan e apresentação de amplitude até 0–800% da altura do ecrã
• Recetor de alta gama dinâmica para reduzir saturação e clipping
• Ecrã de 7 polegadas de alta resolução para renderização precisa do A-scan e sobreposições legíveis
• PerfectSquare™ pulser ajustável (20 ns–5000 ns) com tensões de pulso 100/200/300/400 V e amortecimento selecionável
• Mais de 20 conjuntos de filtros digitais (narrowband, wideband, low-pass)
• Conjunto completo de métodos de medição: DAC/TCG (ASME, JIS, CNDAC, personalizados), DGS/AVG, AWS D1.1/D1.5
• Gravação A-scan a bordo até 30 s a 60 fps e suporte ao formato .nde
• Carcaça IP65 e testes MIL‑STD de choque/vibração para fiabilidade em campo

Projetado para inspetores e fluxos de trabalho
Ergonomia equilibrada (≈1,8 kg com bateria) para operação com uma mão. Inclui visualização ray‑trace para configuração de peça/solda, configurador visual de métodos de medição, 64 GB de armazenamento interno, Wi‑Fi e Bluetooth para transferência sem fios e geração de relatórios a partir do equipamento para simplificar os fluxos de inspeção.

Aplicações
Adequado para inspeção de soldaduras, inspeção de compósitos, inspeção de componentes e metais, controlo de qualidade na produção e inspeções nucleares exigentes. Qualificações EPRI PDI e suporte a sondas qualificadas (p. ex. C542, C571, C5011) permitem utilização em aplicações críticas.

Especificações (selecionadas)
Dimensões da carcaça: 230,7 mm × 166,9 mm × 71,9 mm
Peso: 1,8 kg (bateria incluída)
Autonomia da bateria: >8 horas típicas
Ecrã: TFT LCD 7 polegadas
Armazenamento de dados: 64 GB interno
Tensões de pulso: 100/200/300/400 V; pulser 20 ns–5000 ns
Profundidade A-scan: 24 bits; amostras ≥1024 por A-scan
Intervalo de amplitude: 0–110%, 0–400% ou 0–800% FSH selecionável
Classificação IP: IP65
Conectividade: USB-C, Wi‑Fi, Bluetooth, conector LEMO 19 pinos
