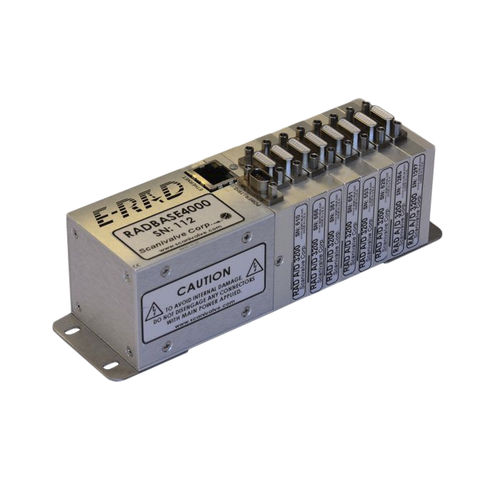

Sistema de medição de pressão E-RAD4000

para calibraçãopara sistema de barramento Ethernetcompacto

A saída do RADBASE é constituída por unidades de engenharia através de um cabo Ethernet CAT5 padrão de pequeno diâmetro. O RADBASE tem os dados de calibração do sensor de pressão armazenados na memória e converte os dados digitais em unidades de engenharia com compensação de temperatura. Os dados são então enviados por Ethernet TCP/IP 100 baseT para um computador anfitrião. Aplicações Tipicamente, o RADBASE estaria localizado no interior de um modelo de túnel de vento ou noutro local com espaço limitado, muito próximo dos scanners de pressão ZOC. Para modelos pequenos com um número reduzido de requisitos de canais de pressão, a RADBASE pode ter um tamanho mínimo para caber no modelo. Para sistemas grandes, o sistema E-RAD pode ser expandido com módulos A/D modulares ou múltiplas RADBASES para um sistema de até 2048 canais de pressão. Uma caraterística do sistema é que cada A/D e cada scanner de pressão ZOC tem um chip de identificação instalado. Durante o arranque ou a pedido, o RAD pode ler as informações do chip de identificação do ZOC - modelo, gama de pressão, número de série, número de canais, data de fabrico e data de calibração. Caraterísticas - Tecnologia DSP - Débito de 625 Hz/canal/segundo - Conceção modular: 1-8 secções A/D por RADBASE - Base compacta: 1.75 x 1,75 x 2,68 polegadas (44,45 x 44,45 x 68,07 mm) - Saída de unidade de engenharia - Suporta até 2048 canais de medição - Protocolo Ethernet TCP/lP & UDP, "Network Ready" Descrição geral A tecnologia DSP de última geração está no centro do nosso novo sistema de medição de pressão E-RAD4000. Localizado dentro do RADBASE está um dispositivo programável, (Digital Signal Processor, DSP) capaz de funções matemáticas extremamente rápidas que operam no fluxo de dados em tempo real. Todas as medições são convertidas em unidades de engenharia.
