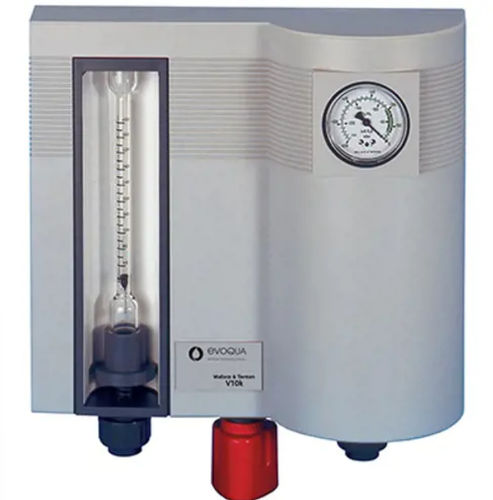

Sistema de vácuo para a indústria química V10K™

industrialautomáticomodular

Visão geral
Alimentador de gás por vácuo de baixa capacidade, regulado diferencialmente, projetado para dosagem até 15 kg/h. Projeto modular, montável em parede, para controle industrial de alimentação de gás.

Descrição principal
O Wallace & Tiernan® V10K™ alimentador remoto por vácuo consiste em um regulador de vácuo no suprimento de gás, uma unidade de controle de gás montada na parede com rotâmetro para indicação da taxa de alimentação e um injetor operado por água que fornece a fonte de vácuo para acionar todo o sistema. O controle de fluxo por orifício em V garante precisão e repetibilidade comprovadas no setor.

Destaques

• Tecnologia comprovada com longa vida útil
• Controle de fluxo por orifício em V para precisão e repetibilidade
• Projetado para assistibilidade — componentes de fácil acesso

Características

• Comutação automática integral para um suprimento de gás fresco, garantindo operação contínua
• Grandes medidores de vazão de 5" e 10" para legibilidade e indicação precisa da taxa de alimentação
• Opções de controle flexíveis, do manual ao totalmente automático
• Relação de turndown de 20:1 para operação manual e automática
• Opção de montagem na parede para instalação compacta

Benefícios

• Controle totalmente automático opcional por controlador de processo ou por atuador 4–20 mA
• Versões de controle manual podem ser adaptadas para controle automático (posicionador elétrico)
• Relação de 20:1 reduz a necessidade de ajuste em campo para cobrir vazões mín./máx.

Especificações técnicas

• Capacidade máxima Chlorine: 15 kg/hr
• Capacidade máxima Sulfur Dioxide: 10 kg/hr
• Capacidade máxima Carbon Dioxide: 8 kg/hr
• Capacidade máxima Ammonia: 5 kg/hr
• Capacidade de dosagem até 15 kg/hr (declaração de projeto do produto)
• Controle de fluxo por orifício em V para precisão e repetibilidade
• Regulador de vácuo no suprimento de gás, unidade de controle montada na parede com rotâmetro, injetor operado por água como fonte de vácuo
• Comutação automática integral do suprimento de gás
• Grandes medidores de vazão (5" e 10") para indicação precisa
• Controle: manual a totalmente automático (incluindo controle de atuador 4–20 mA)
• Relação de turndown: 20:1
• Montável na parede; componentes projetados para assistibilidade
