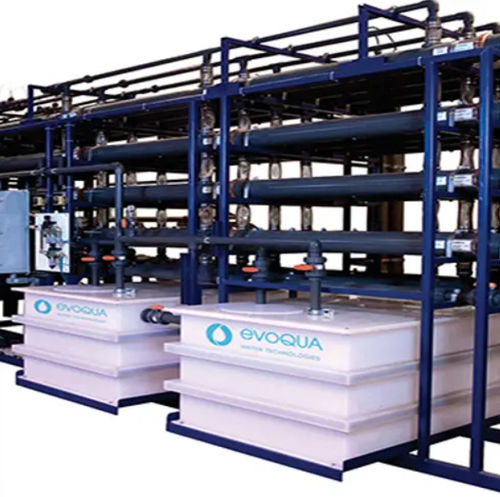

Unidade de autofiltragem de membrana EF/EFC series

Calço compactoderraparpara tratamento de águas residuais

Visão geral
Os sistemas de microfiltração Memtek EFC-Series foram projetados para tratamento de águas residuais e filtração de processo. Empregam membranas tubulares de fluxo cruzado proprietárias para remover contaminantes precipitados e produzir um filtrado adequado para lançamento, reutilização em enxágues não críticos ou como alimentação a osmose reversa (OR). O design modular suporta unidades autônomas, conjuntos combinados ou integração com equipamentos existentes. Quando usados como alimentação de OR, a recuperação típica em fábrica é 75–90%. As unidades padrão E-Series suportam vazões até 400 gpm; capacidades maiores estão disponíveis sob projeto. Os sistemas fornecem separação contínua sólido/líquido e operação simplificada.

Sistemas avançados de filtração por membrana EF
O pacote básico EF, montado em skid, é compacto e inclui os componentes essenciais de processo e limpeza. Elementos chave:

• Módulos de membrana (membranas tubulares de fluxo cruzado proprietárias)
• Bomba de recirculação
• Loop de limpeza in situ
• Mecanismo de backpulse
• Instrumentação e controles

Sistemas avançados de filtração por membrana EFC
A configuração EFC expande o skid EF adicionando recursos de recirculação e manuseio de lodo. O sistema EFC inclui:

• Tanque de recirculação com controle de nível
• Defletores anti-redemoinho
• Bomba de transferência de lodo

Sistemas de reação RX e RXP
Os sistemas de reação RX/RXP são tanques prontos para o processo, projetados para suportar reações químicas e mistura antes da separação por membrana. Características típicas:

• Tanques resistentes à corrosão
• Agitadores robustos
• Bombas dosadoras
• Monitores e controladores de reação química
• Controles de nível e alarmes
• Entradas, transbordo e drenos
• Painel de controle
• Plataforma de acesso e tampas

Materiais de construção
Os sistemas são construídos para resistência química e à abrasão. Detalhes de construção:

• Membranas: membranas tubulares em fluorcarbono — não obstruem, resistentes à abrasão e ao cloro
• Tanques de processo: resina epóxi reforçada com fibra de vidro (FRP) ou polietileno de alta densidade (HDPE)
• Componentes em contato: PVC, polipropileno, nylon, aço inoxidável ou outros materiais resistentes à corrosão

Especificações técnicas

• Capacidade padrão E-Series: até 400 gpm (unidades padrão); projetos personalizados disponíveis para vazões maiores
• Qualidade do filtrado: adequada para lançamento, reutilização em enxágues não críticos ou como alimentação para OR
• Recuperação OR quando usado como alimentação: reciclagem típica em fábrica 75–90%
• Modo de separação: separação contínua sólido/líquido por membranas tubulares de fluxo cruzado
• Componentes do sistema EF: módulos de membrana, bomba de recirculação, loop de limpeza, backpulse, instrumentação e controles
• Adições EFC: tanque de recirculação, controle de nível, defletores anti-redemoinho, bomba de transferência de lodo
• Materiais de construção: membranas em fluorcarbono; tanques em FRP epóxi ou HDPE; partes molhadas em PVC, polipropileno, nylon, aço inoxidável
