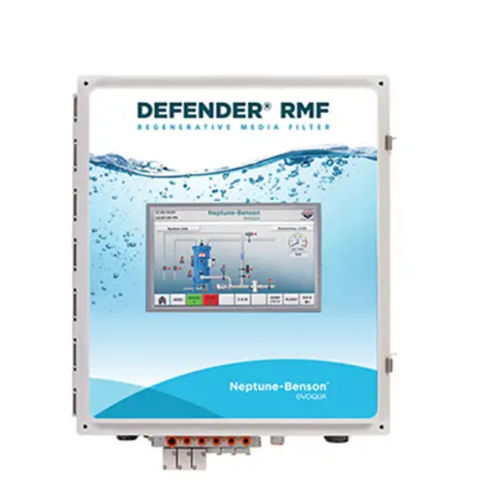

Controlador de processo robusto Defender® RMF

programávelMODBUS

Visão geral
Solução de controlo e monitorização para sistemas Defender® RMF, integrando uma IHM tátil de 7" de alta resolução com PLC Siemens Simatic S7-1200 para operação local e remota.

Descrição
O Defender® RMF Controller fornece uma interface gráfica animada e capacidades avançadas de comunicação, registo de dados e monitorização remota. Centraliza o controlo dos processos RMF e inclui ferramentas de diagnóstico para manutenção e resolução de avarias.

Fácil de usar
Operado através de ecrã tátil TP700 de 7" de alta resolução. Menus claros no ecrã e gráficos animados orientam o operador com instruções passo a passo para operações padrão e de manutenção.

Controlo avançado
Controla ciclos de bump, precoat, drenagem/ensaque, válvulas pneumáticas, bombas de recirculação, sistema de transferência a vácuo e atrasos de arrefecimento do aquecedor. Programações de bump e relés programáveis são configuráveis para os requisitos do processo.

Monitorização e controlo remoto
Servidor web integrado e cliente de e-mail permitem acesso remoto, monitorização e notificações. Dados registados (pressão, frequência de bump, drenagem/purgue, etc.) são exportáveis para análise e relatórios. Visualização em desktop e dispositivos móveis.

Visão geral (At a Glance)

• Arquitetura Siemens: Simatic S7-1200 (1212C CPU) + TP700 HMI
• Enclosure NEMA-4X / IP65 em policarbonato
• Alimentação do enclosure: 110/220V; alimentação das válvulas solenóide: 24VDC
• Certificado UL 508A; CE aprovado
• Firmware/software atualizável em campo
• Ecrã tátil 7" de alta resolução com cinco línguas integradas
• Delta-P apresentado no ecrã inicial; gráficos de alta resolução para estado de vaso/válvulas
• Autorização de utilizador em três níveis e manual de operação/manutenção no ecrã
• Menus de diagnóstico, controlo manual de válvulas e operações
• Servidor web integrado, cliente de e-mail, placa de rede integrada
• Monitorização/operação remota; ver/controlar via browser
• Comunicações: Modbus/TCP; integração BacNET opcional

Características / especificações técnicas

• IHM: ecrã tátil 7" de alta resolução (TP700)
• Hardware do controlador: Siemens Simatic S7-1200 (1212C CPU)
• Enclosure: NEMA-4X / IP65 policarbonato
• Alimentação do enclosure: 110/220V
• Alimentação das válvulas solenóide: 24VDC
• Certificações: UL 508A certificado; CE aprovado
• Comunicações: placa de rede integrada, Modbus/TCP, BacNET opcional
• Capacidades remotas: servidor web integrado, cliente de e-mail, monitorização e controlo remoto, dados registados exportáveis
• Software: firmware/software atualizável em campo; manual de operação e manutenção no ecrã
• Segurança: autorização de utilizador em três níveis
• Funções controladas: bump, precoat, ciclos drenagem/ensaque, válvulas pneumáticas, bombas de recirculação, sistema de transferência a vácuo, atraso de arrefecimento do aquecedor
• Registo/Alarmes: registo contínuo de dados (pressão, frequência bump, drenagem/purgue, etc.), alertas automáticos de erro, lembretes de manutenção
