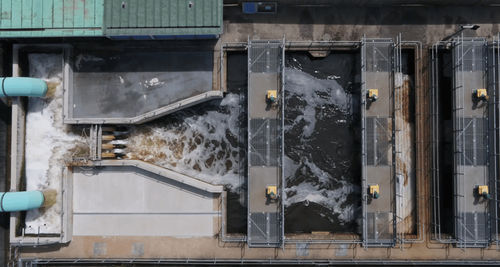

Clarificador de placas CoMag®

alta velocidadecircular

Visão geral
O CoMag® System é um sistema de floculação e separação com lastro de magnetita projetado para intensificar o tratamento primário ou terciário de águas residuais e água. Utilizando magnetita de alta densidade como lastro e coagulantes direcionados, o sistema forma flocos ballastados densos que sedimentam rapidamente, melhorando a separação de sólidos sem necessidade de filtros.

Descrição do processo
O floco ballastado de alta densidade com magnetita é conduzido para um clarificador compacto modificado de alta taxa equipado com chapas defletoras e raspador de lodo. Aproximadamente 80% do underflow do clarificador é recirculado para o tanque de reação. No circuito de recirculação, um misturador de cisalhamento de alta velocidade separa a magnetita do lodo. A suspensão bifásica passa sob um tambor de recuperação magnética onde ímãs permanentes capturam >99% da magnetita e a devolvem ao processo; o lodo desmagnetizado segue para desidratação.

Capacidades principais

• Reduz de forma eficaz SST, fósforo total (TP), turbidez, cor, patógenos e metais a níveis inferiores aos tratamentos convencionais sem filtros.
• Permite tanques menores para reação e separação de sólidos com demanda química moderada e baixo consumo de energia.
• Integra-se aos processos existentes de coagulação/floculação e aos tanques com obras civis mínimas.

Caracteristicas

• Compatível com clarificadores circulares, retangulares, squircle e decantadores de placas/tubos inclinados; adequado para retrofit.
• Recirculação interna única do underflow do clarificador para os tanques de processo que reduz o uso líquido de produtos químicos.
• A recirculação promove densificação do lodo e melhora a captura de partículas através de maior contato de sólidos e efeito de varrimento.
• Propriedades da magnetita: ≈2× a densidade da areia de sílica; commodity de minério de ferro inerte; certificado NSF para água potável; não abrasiva (40–50 µm); recuperável magneticamente com altas taxas de recuperação.
• Unidades embaladas plug-and-play disponíveis até 300.000 gpd (unidades piloto disponíveis para escalonamento).
• Partida rápida, controle automatizado e adequado para ciclos frequentes de parada/reinício.

Benefícios

• Recuperação contínua e reutilização de >99% da magnetita injetada, reduzindo OPEX e melhorando a sustentabilidade.
• Desempenho robusto sob choques hidráulicos e de carga sem entupimentos.
• Alta transmissividade do efluente CoMag® reduz custos energéticos e operacionais da purificação final.
• Operação totalmente automatizada com atenção mínima do operador; equipamentos centrais comprovados em uso industrial e municipal.
• Disponível como plantas embaladas para aplicações municipais e industriais.

Certificações
Componentes e materiais cumprem a certificação NSF para aplicações de água potável.

Características / especificações técnicas

• Tipo de tratamento: Intensificação de lodo ativado com separação ballastada por magnetita
• Clarificador: Clarificador compacto modificado de alta taxa com chapas defletoras e raspador de lodo
• Recirculação do underflow: ≈80% do underflow do clarificador recirculado
• Recuperação de magnetita: >99% via tambor de recuperação magnética
• Tamanho das partículas de magnetita: ≈40–50 microns
• Capacidade embalada: até 300.000 gpd (plug-and-play)
