Tubo vortex para resfriamento de tipo localizado Model 3808

para ar frio

Descrição
Solução comprovada para reduzir o tempo de inatividade e aumentar a produtividade em operações com pequenas peças sujeitas a calor. O Mini Cooler™ da EXAIR produz um jato de ar frio focalizado para evitar o acumulo de calor em ferramentas e peças. Eficaz em processos de alta velocidade para evitar queimaduras, fusão e quebras por calor. Funcionamento silencioso sem partes móveis. Disponível com uma ou duas saídas frias.

Aplicações

• Refrigeração de pequenas ferramentas
• Refrigeração de agulhas
• Refrigeração de lâminas
• Retificação de lentes

Vantagens

• Baixo custo de instalação e operação
• Aumenta as taxas de produção
• Melhora as tolerâncias dimensionais
• Silencioso e compacto; sem peças de desgaste

Acessórios
5904 - Mini Cooler™ Single Point Hose Kit (incluído com 3808)
5905 - Mini Cooler™ Dual Point Hose Kit (incluído com 3308)
9003 - Separador com filtro e dreno manual, 1/4 NPT (incluído com 3808)
9012 - Válvula de corte manual, 1/4 NPT
9027 - Filtro para remoção de óleo, 1/4 NPT, 24 SCFM (680 SLPM)

Sistemas

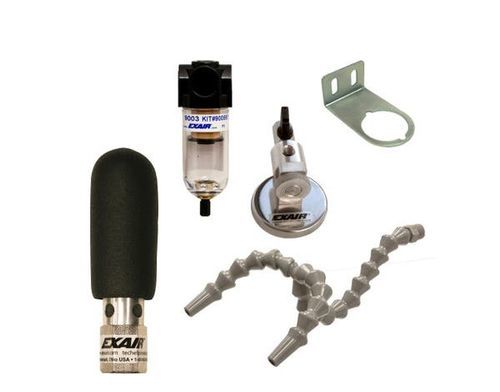

Dois sistemas estão disponíveis: o Modelo 3808 (uma saída fria) inclui o Mini Cooler™, o Mini Single Point Hose Kit, base magnética articulada e o separador com filtro e dreno manual com suporte de montagem. O Modelo 3308 (duas saídas frias) inclui o Mini Cooler™, o Mini Dual Point Hose Kit, base magnética articulada e o separador com filtro e dreno manual com suporte de montagem.

Como funciona
O Mini Cooler™ utiliza um tubo vórtice que converte um pequeno fluxo de ar comprimido em dois fluxos concêntricos de sentidos opostos. Os fluxos trocam calor, produzindo ar frio numa extremidade e ar quente na outra. Uma mangueira flexível direciona o fluxo de ar frio para a superfície alvo.

Especificações técnicas

• Modelo / SKU exibido nesta página: P3808
• Configurações: saída fria simples (3808) ou saída fria dupla (3308); modelo Mini Cooler™ apenas referenciado (3708)
• Saída de ar frio (visão geral): ~20°F (-7°C) corrente de ar frio para evitar acumulo de calor
• Valor na tabela de desempenho: Temperatura saída 16°F (-9°C)
• Consumo de ar: 8 SCFM (227 SLPM) — condições de ar de alimentação referenciadas a 100 PSIG (6,9 BAR) & 70°F (21°C)
• Nível de ruído: 76 dBA medido a 3 ft (914 mm)
• Conexão de entrada: 1/4 NPT
• Operação: sem partes móveis; funcionamento silencioso
• Opções de kit de mangueira incluídas: saída fria simples ou saída fria dupla
