Bico de ar frio Model 5015

de resfriamentopara máquina-ferramenta

Visão geral
O Cold Gun Only (P5015) é um dispositivo de resfriamento por vórtice enviado sem o kit de mangueira ou o filtro/separdor incluídos nos sistemas Cold Gun completos. Ele gera um fluxo de ar limpo e frio aproximadamente 54°F (30°C) abaixo da temperatura de fornecimento. O equipamento opera de forma silenciosa, sem peças móveis, e destina-se a operações de usinagem e resfriamento quando não se pode usar fluido de corte. Disponível em versões Standard e High Power.

Aplicações

• Afiamento de ferramentas
• Retificação de brocas e fresas
• Routing
• Retificação de imersão e de formas
• Fresamento
• Retificação de superfície
• Furação
• Retificação de pneus
• Serras de fita
• Usinagem de plásticos
• Corte a laser
• Chill rolls (rolos de resfriamento)
• Fixação de adesivos hot melt

Vantagens

• Melhora as taxas de produção
• Evita que as peças queimem
• Prolonga a vida útil das ferramentas e reduz quebras
• Melhora o controlo de tolerâncias
• Evita borrões em metais e plásticos
• Peça acabada seca
• Elimina o entupimento das rodas
• Baixo custo operacional (sem necessidade de fluido de corte)
• Compacto, leve e portátil
• Sem peças móveis — sem manutenção
• Operação silenciosa
• Funciona apenas com ar comprimido (não requer eletricidade)

Acessórios (descrição)

• Single Point Hose Kit — fluxo concentrado para furação e retificação
• Dual Point Hose Kit — cobertura mais ampla para serras de fita, fresamento, chill rolls e fixação de adesivos hot melt

Sistemas Cold Gun (exemplos disponíveis)

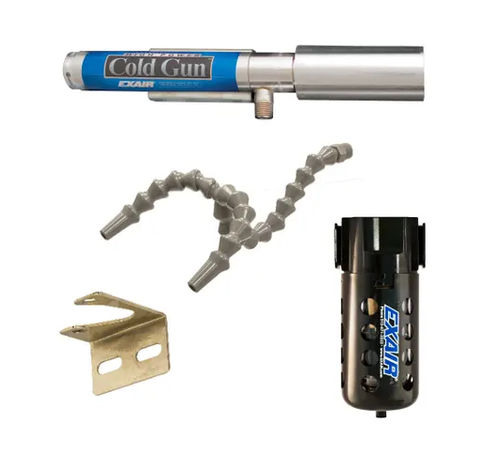

• Modelo 5215 Cold Gun System (uma saída fria) — inclui Cold Gun, Single Point Hose Kit, bocal cone 3/8" (10 mm), bocal ventilador 1-1/4" (32 mm), filtro separador com dreno manual
• Modelo 5315 Cold Gun System (duas saídas frias) — inclui Cold Gun, Dual Point Hose Kit, (2) bocais cone 1/4" (6 mm), (2) bocais ventilador 1" (25 mm), filtro separador com dreno manual
• Modelo 5230 High Power Cold Gun System (uma saída fria) — inclui High Power Cold Gun, Single Point Hose Kit, bocal cone 3/8" (10 mm), bocal ventilador 1-1/4" (32 mm), filtro separador com dreno automático
• Modelo 5330 High Power Cold Gun System (duas saídas frias) — inclui High Power Cold Gun, Dual Point Hose Kit, (2) bocais cone 1/4" (6 mm), (2) bocais ventilador 1" (25 mm), filtro separador com dreno automático

Desempenho
Desempenho Cold Gun
5215 Cold Gun | Pressão de alimentação: 100 PSIG / 6.9 BAR | Consumo de ar: 15 SCFM / 425 SLPM | Nível sonoro: ~70 dBA
5315 Cold Gun | Pressão de alimentação: 100 PSIG / 6.9 BAR | Consumo de ar: 15 SCFM / 425 SLPM | Nível sonoro: ~70 dBA
5230 High Power Cold Gun | Pressão de alimentação: 100 PSIG / 6.9 BAR | Consumo de ar: 30 SCFM / 850 SLPM | Nível sonoro: ~82 dBA
5330 High Power Cold Gun | Pressão de alimentação: 100 PSIG / 6.9 BAR | Consumo de ar: 30 SCFM / 850 SLPM | Nível sonoro: ~82 dBA

Como funciona (resumo)
O Cold Gun utiliza um tubo vórtice para converter ar comprimido em dois fluxos, um quente e um frio. Ar secundário é aspirado; o fluxo quente é descarregado através de uma saída silenciada e o fluxo frio é direcionado por uma mangueira flexível ao ponto de uso. Uma base magnética oferece montagem fácil e portabilidade.

Características / especificações técnicas

• Nome comercial / série: Cold Gun Only
• Versões disponíveis: Standard Cold Gun e High Power Cold Gun
• Queda de temperatura: 54°F (30°C) abaixo da temperatura de alimentação
• Pressão de alimentação recomendada: 80–100 PSIG (5.5–6.9 BAR)
• Consumo de ar (standard): 15 SCFM (425 SLPM)
• Consumo de ar (alta potência): 30 SCFM (850 SLPM)
• Nível sonoro (standard): ~70 dBA
• Nível sonoro (alta potência): ~82 dBA
• Operação: resfriamento por vórtice; silencioso; sem peças móveis
• Envio: este produto Cold Gun Only é enviado sem kit de mangueira ou filtro/separador
• SKU: P5015
• Preço exibido na página: 438 USD
