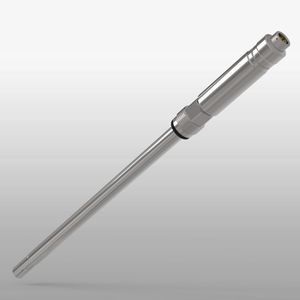

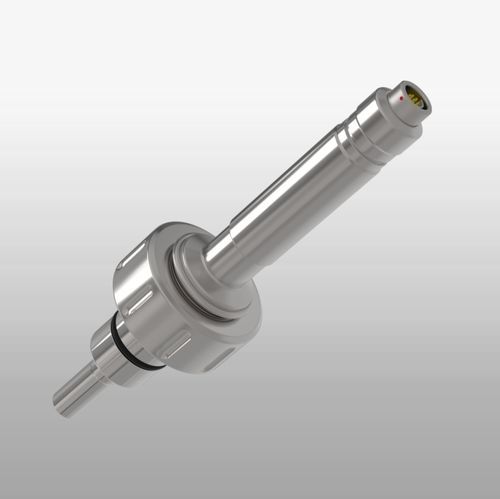

Sonda de turbidez EXcell 261

de concentraçãoópticade infravermelho

Visão geral do produto
O EXcell 261 é um sensor NIR digital de retroespalhamento concebido para monitorização contínua de biomassa em processos de fermentação na biotecnologia, alimentar e farmacêutica. Monta-se em soquetes de solda DN25 através de rosca G1 1/4". Construção em aço inox 1.4435 (316L) com janela de safira isenta de desgaste e fonte LED, fornecendo um sensor higiénico compatível com CIP/SIP que apresenta turbidez (arb.Unit), biomassa (g/L, levedura de padeiro) ou unidade personalizada.

Parametrização & dados
A parametrização é efetuada com o software EXpert para configuração simples. Os valores medidos podem ser exibidos graficamente, registados e exportados. Interfaces disponíveis: USB, RS485 Modbus e saída analógica 4...20 mA; amplificador digital integrado.

Mecânica / instalação
O sensor fixa-se no soquete de solda através de rosca G1 1/4". A posição do O-ring é selecionável para adaptar-se ao soquete existente e permitir instalação estéril. Janela de safira sem desgaste; design higiénico e autoclavável.

Versões disponíveis / opções

• Faixa de medição: 0...100 arb.Unit / 0...300 g/L (peso seco celular, levedura)
• Comprimento de imersão: 70 mm ou 110 mm abaixo da conexão de processo
• Opções de posição do O-ring: 25 mm, 28 mm, 29 mm, 30 mm (soquete padrão), 35 mm, 50 mm (somente para 110 mm), 55 mm (somente para 110 mm)
• Materiais de vedação em contacto: EPDM (FDA/USP VI)
• Interfaces: Modbus RTU (RS485); Modbus RTU (RS485) / Analógico 4...20 mA; USB adicional
• Ligação eléctrica: Fischer Core Series
• Comprimentos de cabo: 2 m ou 5 m

Vantagens

• Projetado para soquetes de solda DN25
• Janela de safira sem desgaste, compatível CIP/SIP
• Design higiénico, autoclavável
• Fonte LED de baixa manutenção
• Saída de dados via PC, Modbus RS485 ou 4...20 mA
• Amplificador digital integrado
• Alta linearidade do sinal de medição
• Parametrização simples com o software EXpert

Aplicações

• Medição de concentração de alta precisão até 300 g/L
• Adequado para processos de fermentação
• Utilização em fermentadores industriais
• Monitorização do crescimento celular
• Medição de turbidez independente da cor

Características / especificações técnicas

• Modelo: EXcell 261 (sensor NIR de retroespalhamento para soquetes de solda DN25)
• Princípio de medição: retroespalhamento NIR a 850 nm
• Faixas de medição: turbidez (arb.Unit) e biomassa (g/L, levedura)
• Precisão / repetibilidade: ±1,5% / ≤1%
• Materiais em contacto: aço inox 1.4435 (316L), janela de safira, vedação EPDM (opção FDA/USP VI)
• Montagem: rosca G1 1/4" em soquete DN25 (posição do O-ring selecionável)
• Temperatura / pressão de operação: 0...90 °C normal; SIP 135 °C por 1 h; pressão máx. 16 bar
• Interfaces & saídas: USB, RS485 Modbus, 4...20 mA; amplificador integrado
• Proteção: IP68; compatível CIP/SIP; autoclavável
• Comprimentos de cabo: 2 m ou 5 m
