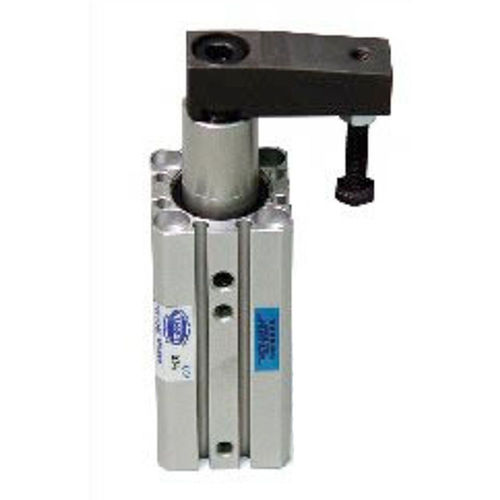

Dispositivo de aperto pneumático SC

pivotantecompactode alumínio

Cilindros compactos que mantêm as peças de trabalho seguras As pinças giratórias SC, FML e FHL oferecem um funcionamento pneumático ou hidráulico, dependendo da série, e vários tipos de ação. As duráveis pinças giratórias de dupla ação da série SC possuem um pistão magnético de série para deteção de posição e características de proteção da peça. O braço de aperto da Série SC tem um parafuso de ajuste incorporado, enquanto as Séries FML e FMH estão disponíveis com um braço de aperto de uma ou duas faces. O braço de fixação estende-se em linha reta para longe da peça de trabalho para proporcionar bastante espaço para carregar ou descarregar a peça. O braço pode rodar 90 graus até à extensão total e oscila 90 graus quando se retrai. Os clientes podem escolher o Código de Modelo R para rotação no sentido dos ponteiros do relógio e o Código de Modelo L para rotação no sentido contrário. Quando o braço da abraçadeira é posicionado sobre a peça de trabalho, segue um percurso em linha reta para aplicar a força de aperto. As pinças giratórias da série SC funcionam com ar comprimido ou fluido hidráulico à base de petróleo, a série FML utiliza ar comprimido e a série FHL é um modelo hidráulico. Especificações principais - Saída teórica até 483 libras, extensão, com uma haste de pistão de 20 milímetros e furo de 63 milímetros a 100 psi - Pistão magnético, padrão de liga de alumínio - Braço de fixação com parafuso de ajuste - Quatro planos de extremidade da haste para posicionamento do braço de fixação - Carcaça em liga de alumínio anodizado duro - Haste do pistão em aço carbono cromado duro - Vedação do para-choques e do pistão em Buna-N
